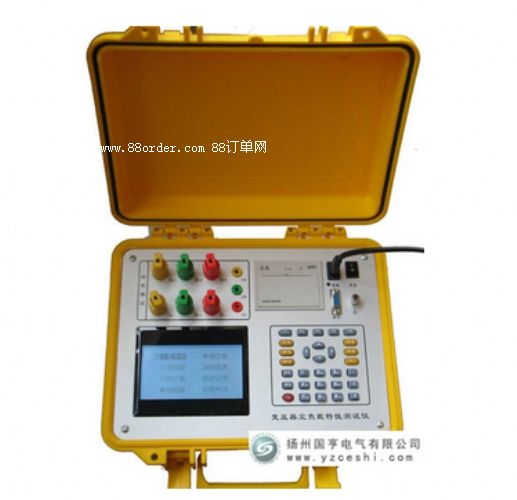

產品簡介：　　gh-6210變壓器損耗參數測試儀主要用途作用是用于變壓器損耗參數測量，并對于各種變壓器的空載損耗、空載電流、負載損耗、阻抗電壓等參數可進行精密的測量,該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量變壓器損耗的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕圖形式液晶作為顯示窗口（有彩色和單色兩種配置，用戶可任意選擇），圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級用戶的首選產品

變壓器損耗參數測試儀結構是由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。     變壓器損耗參數測試儀試驗基本概念　　空載試驗：

從變壓器的某一繞組（一般從二次低壓側）施加正弦波額定頻率的額定電壓，其余繞組開路，測量空載電流和空載損耗。如果試驗條件有限，電源電壓達不到額定電　　　　　　　　　壓，可在非額定電壓條件下試驗，這種試驗方法誤差較大，一般只用于檢查變壓器有無故障，只有試驗電壓達到額定電壓的80％以上才可用來測試空載損耗。

短路試驗：

將變壓器低壓大電流側人工短聯接，從電壓高的一側線圈的額定分接頭處通入額定頻率的試驗電壓，使繞組中電流達到額定值，然后測量輸入功率和施加的電壓（即短路損耗和短路電壓）以及電流值。通常試驗電源的容量應為被試品容量的30％。

零序阻抗；

一臺變壓器對各相序（正、負、零）電壓、電流所變現的阻抗叫做序阻抗，它們分別為正序、負序和零序阻抗。正序阻抗實際上就是正常運行時所表現的阻抗，當系統不對稱運行時，就會產生零序電流，變壓器的正序阻抗和負序阻抗相等，并等于變壓器的短路阻抗。對零序阻抗而言，由于任一瞬間，所有三相的零序電流的大小和方向都是一樣的，即它們的總和不等于零，所以零序阻抗與正序阻抗和負序阻抗有本質的區別，它的大小不僅與繞組的連接方式有關，還與鐵芯結構有關，因此，零序阻抗必須由實測確定。     產品別稱：變壓器損耗參數測試儀，變壓器損耗線路參數綜合測試儀     產品特點：1、變壓器損耗參數測試儀可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗、零序阻抗。

2、可自動進行波形畸變校正，溫度校正，電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），短路試驗附加損耗校正，操作人員只需根據變壓器類型輸入校正指數儀器即可自動計算出校正后的結果。

3、允許外接電壓互感器和電流互感器進行擴展量程測量。

4、電壓、電流測量回路寬量限：電壓最大可測量到750v，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞；電流可直通100a電流測試。

5、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，液晶帶亮度調節，可適應冬夏各季。

6、用戶可隨時將測試的數據通過232接口外接微型打印機將結果打印出來（打印機為選配件）。

7、為配高壓測量車的用戶保留了與計算機通訊的rs232串口，可擴充校驗數據上傳功能，實現數據的集中管理。     技術參數：1、輸入特性

電壓測量范圍：0~750v 寬量限。

電流測量范圍：0~100a內部全部自動切換量程。

2、準確度

電壓：±0.3％

電流、頻率：±0.5％

功率：±0.5％（cosφ>0.1），±1.0％（0.02<cosφ<0.1）

3、工作溫度

工作溫度：－10℃~ +40℃

4、工作電源

工作電源：交流160v~265v

5、絕緣

⑴、電壓、電流輸入端對機殼的絕緣電阻≥100mΩ。

      ⑵、工作電源輸入端對外殼之間承受工頻2kv（有效值），歷時1分鐘實驗。

6、體積：32cm×24cm×13cm

7、重量：3kg
