ipx1～8級全套防水測試設備gb/t4942.1-2006

產品簡介：本套淋雨試驗設備是模擬冷凝水跌落、大自然降雨、海浪沖擊等自然情況，用作外殼防護的電氣設備的防護等級試驗的設備。本產品廣泛適用于燈具、電工電子、汽車、摩托車、家電、機電及儀器儀表等行業。

產品用途：本套設備可以用來考核和確定電工、電子產品及汽車零部件外殼和密封件在水試驗后或在試驗期間能否保證設備和元件良好的工作性能。設備能完全模擬外界淋雨環境，充分再現外界淋雨環境對產品所造成的影響。

本設備人工模擬淋雨試驗，不包括有強風速的降雨，不考慮試驗樣品的溫度與雨水溫度的溫度差作用所引起的大量進水。

符合標準：本設備可以為科研、產品開發和質量控制提供相應的環境模擬和加速試驗。設備的性能指標均達到國家標準

gb/t10485-2007道路車輛外部照明和光信號裝置環境耐久性

gb4208-2008外殼防護等級（ip代碼）

gb/t12480-90

客車防雨密封性試驗方法

gb 2423.38-2005電子電工產品基本環境試驗規程試驗r：水試驗方法

gb/t4942.2-1993

低壓電器外殼防護等級

ipx1～8級全套防水測試設備gb/t4942.1-2006

裝置共分五個部分：模擬ip外殼防護等級ipx1～8級防水。

ipx1～2滴水試驗裝置

ipx3～4擺管淋雨裝置

ipx5～6強沖水試驗裝置

ipx7浸水試驗裝置

ipx8壓力浸水試驗裝置

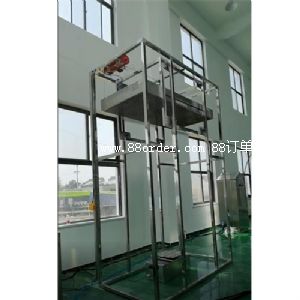

第一部分：ipx1～2滴水試驗裝置詳細技術資料

一、技術參數：

1、滴水量：0.5～4.5mm/min

2、滴水孔徑:ø0.4mm

3、孔間距:

25mm

4、降雨量：3～5㎜/

min

5、降雨強度:10～400mm/h

6、滴水范圍:800×1000mm（標準型，如有特殊要求訂貨時說明）

7、樣品臺尺寸：500×400㎜并附t型固定槽

8、滴水槽高度可調范圍：200～2000㎜

9、滴水面積：800mm×1000mm

10、滴水箱高度：200mm

11、樣品臺角度：

15～45度可調（以垂直方向?yàn)榛�礎）（ipx2試驗）

12、樣品臺轉速：1r/min

(ipx1試驗)

二、設備結構：

1、本裝置為可拆卸式，適合于長距離運輸后在客戶處立即組裝，快速方便，縮短安裝調試周期。由鋁合金支架，升降導軌，滴水箱，水位調節供水箱，自動升降機，流量計，可調角度工作臺，電器控制箱等組成。除工作臺外，與水接觸的部件，全由不銹鋼/銅等耐腐蝕材料制作。

2、固定立柱：鋁合金型材做固定支架，方便拆卸，組裝快捷。

3、滴水箱：箱壁用不銹鋼板制作，滴水盤底板由黃銅板制成，按25.4x25.4排列組成方陣，特制滴水嘴激光打孔Ø0.4。

4、水位調節供水箱：為便于調整滴水量，在滴水箱外還有一個供水箱，靠調節供水箱的高度來調節滴水箱內的水位高低，達到需要的滴水量。

5、自動升降機：為適于各種規格試件的試驗所需，由升降機來調節滴水箱的高度。

6、濾紙：原國際/軍標上規定用細砂/不同的石子組成阻尼層來調節滴水量，從實際效果來明顯不妥，容易堵塞，造成滴水不均勻。擬采用不同目數的多層濾紙來替代砂/石子，阻尼效果一樣，不易堵塞，清洗更換方便。

7、流量計：必要的水流量調節。

8、可調角度工作臺：與旋轉工作臺不同，該工作臺是固定的。工作臺面可作30～90°的傾斜，臺面有t型槽，可固定重的試件。低部裝有腳輪，不用時可移出，同時可與擺管淋雨裝置的可旋轉工作臺通用。

三、保護系統：無熔絲保護開關、過載、漏電、全護套式接線端子，具有自動關機等保護。

四、設備使用條件：

1、環境溫度：5℃～＋40℃

2、環境濕度：≤85％

3、電源要求：ac380（±10％）v/50hz

三相五線制

4、總功率：3kw

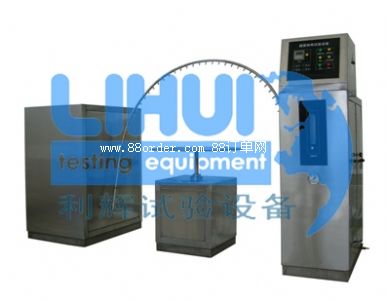

第二部分：ipx3～4擺管淋雨裝置詳細技術資料

一、技術參數：

1、擺管噴水孔直徑：ø0.4或ø

0.8㎜（根據客戶需要）

2、擺管擺角幅度:  ±60°、±90°、±180°（理論值）可調

3、擺管噴水角度:

±60°、±180°

4、擺管半徑：

r600、r800、r1000、r1200、r1400、r1600、(選配)

5、擺管速度：無級調速

6、淋雨水壓：80～100kpa（可調節）

7水流量:

10±5％/min（可調節）

8、試驗臺尺寸：ø500

9、轉臺承重：50kg

10、試驗臺轉速：1～4r/min

11、噴淋用水：潔凈的軟質自來水

二、設備結構及材質：

1、本套擺管淋雨試驗設備選用優質材料，使用先進的數控加工設備加工成型。

2、設備由擺管支架、擺管傳動、工作旋轉臺、電氣控制四部分組成。其中支架、回轉臺防護罩、控制臺采用sus304不銹鋼發紋板制作。

3、擺管立柱內部采用槽鋼焊接，保證在擺管擺動時不晃動；立柱包邊材料采用不銹鋼板制作，以便在進行水試驗時不會使其生銹；設備的樣品架、法蘭、接嘴及其它附件配件均為不銹鋼材料制作。

4、本設備擺管由不銹鋼管彎制，可以作±60度--±180度（理論值，實際要除去轉臺的直徑）往返擺動，同時將控制在一定流量和壓力的水通過擺管上的噴嘴噴出，對試驗樣品進行水試驗。噴孔共計62只，做ipx3時保留41只，用配備的快速手?jǐn)Q封頭封掉21只。

5、擺管擺動的傳動裝置設計合理，制作精密，維護方便。擺管由先進的步進電機加減速機驅動，轉動頻率由可編程plc控制器控制，角度可以調整，操作簡單。

6、樣品架轉臺采用手動式升降裝置，設計載重50公斤（由客戶確定），并且可以水平方向360度旋轉，轉速1—4轉，由plc程序控制，調速器控制轉速。整臺設備設計合理，經久耐用。

7、設備在符合國家標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制。轉臺特別設計了通電裝置，客戶可以在通電的狀態下進行試驗，共設計六組電源端子，0—60v直流電壓可調，可通過最大電流為30a。

8、設備選用優質大功率水泵，壓力和流量完全按照標準設計。設備配備相當容量的貯水箱以供應試驗所需擺管噴水之用。吸水電機將水池中的水壓入管道，通過調節泄壓水閥，保持規定的流量和壓力從擺管的噴嘴噴出。設備配備的流量計和水壓力表均為國產名牌。9、敞開式擺管淋雨須考慮排水，使試驗用水迅速排放，以不積水為佳。或者，試驗用水部分可以采用循環使用，節約用水。

三、電路控制和保護系統

1、本套淋雨設備采用液晶顯示屏，可編程plc控制器控制擺管的擺動角度、擺動頻率，

2、轉臺的轉速可調，有效保證試驗按標準運行；

3、控制系統配備施耐德執行元器件；

4、擺管和轉臺分別獨立的控制系統；

5、時間設定分別控制獨立的系統；

6、進口執行元器件；

7、配備水過濾器；

8、無熔絲保護開關；

9、過載、漏電、全護套式接線端子；

10、具有自動關機等保護

四、設備使用環境

1、溫度范圍：5~40℃；

2、相對濕度：25％~85％；

3、大氣壓力：86~106kpa（860~1060mbar）

4、電源要求：ac380（

±10％）v/50hz   三相五線制

5、預裝容量：4.0 kw

第三部分：ipx5～6強沖水試驗裝置詳細技術資料

一、技術規格：

1、噴水口徑：ø

6.3 ㎜/ø 12.5

㎜

2、噴水水壓：30～100kpa

a)噴水角度：任意可調

b)噴水量：12.5±0.625l/min～100±5l/min可調

c)樣品轉臺：可跟滴水轉臺共用

d)噴水距離：2.5～3米

e)水箱尺寸：800×800×1000（單位：mm）

二、裝置說明及組成：

裝置說明：本裝置按《gb4208-208外殼防護等級ip代碼》中技術要求ip×5、ip×6（第二特征數字5及第二特征數字6）設計制造。

防噴試驗時，可移動至任何一處適合場所防噴試驗，按所須要求調節好流量、壓力、時間及噴射范圍。即可進行試驗。

裝置組成：

試驗裝置由蓄水箱、加壓水泵、調減壓閥、流量調節器、壓力表、水管、分流裝置及噴射支架電器控制箱等組成。

儲水箱：加厚型高級拉絲不銹鋼氬弧焊接制成。

噴射支架：不銹鋼精加工制成，符合gb4208外殼防護ip代碼技術要求。

三、

水壓控制系統：

1、用流量計調節壓力大小

2、泄壓手動調節水閥

3、配備水過濾器

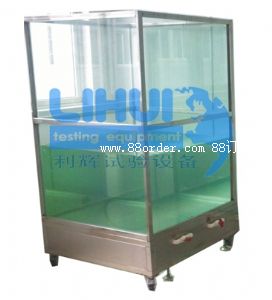

第四部分：ipx7浸水試驗裝置詳細技術資料

ipx7防止浸水時的水侵入；器具浸在水中一定的時間或水壓在一定的標準以下能確保不因進水而造成損壞；

ipx7短時浸水試驗，試驗設備和條件：浸水箱，其尺寸應使試樣放進浸水箱后，樣品底部到水面的距離至少為

1m ，試樣頂部到水面距離至少為0.15 m， 試驗時間: 30

min；ipx7防浸水影響。浸入規定壓力的水中經規定時間后進入外殼水量不致達到有害程度；

符合標準

iec60529，iec60598-1, iec

60335-1, en60335-1, iec60950-1, gb4208, gb7000.1

技術指標

1、內尺寸：600×600×1200 800×800×1200

1000×1000×1200

2、外尺寸：660×660×1400 860×860×1400

1060×1060×1400

3、材質：鋼化玻璃

4、厚度：12

5、測試最高水深：1.2

6、水位調整方法：手動調整

7、水位顯示：不銹鋼標尺目視

8、機架底座材質：sus304#不銹鋼方通

產品特點

1、不銹鋼機架，固定和支持有機玻璃水箱，美觀牢固可靠。

2、進出水管路在玻璃水箱下面，藏于不銹鋼底座下面，底座正面上有兩個外置的水閥開關，一個進水閥，一個排水閥。

3、不銹鋼尺顯示水位。

4、水箱由5塊鋼化玻璃粘接面成，全透明可觀察測試樣品的測試情況。堅固耐用長時間使用不漏水。

6、不銹鋼底架配載重腳輪和腳杯，方便移動和固定。

第五部分：ipx8壓力浸水試驗裝置詳細技術資料

產品用途

用于檢測具有防水性能要求的器具防護性能（ipx8）。

ipx8防止沉沒時的水侵入，防潛水影響；器具無限期的沉沒早指定水壓的狀況下，能確保不因進水而造成損壞；

ipx8持續潛水試驗；試驗設備：試驗條件和試驗時間根據行業標準.其嚴酷程度應比ipx7高；

應用范圍

該設備的主要作用是用于電子

電工產品、燈具、電柜、電器元件、汽車、摩托車及其零部件等產品在模擬淋雨的氣候條件下，對產品的物理以及其它相關性能進行測試。測試后，通過檢定來判斷產品的性能是否達到要求，以便于產品的設計、改進、檢定及出廠檢驗使用。

符合標準

符合

iec60529:2001《descees of protection provided by enclosures(ip

code)》、gb4208-2008《外殼防護等級(ip 代碼)》14.2.8 條款及 gb7000.1《燈具

第一部分：一般要求與試驗》9.2.9條款的要求。

產品特點

1、適用于進行產品的

ipx8測試。

2、ipx8壓力浸水試驗裝置罐體全部采用sus304#不銹鋼板高精度整體亞弧焊接成型，外面鏡面拋光，內層粗拋，外觀漂亮，方便清潔耐用。

3、專用硅膠密封圈（彈性好、永不老化，管用十年）。

4、電控元件全部采用進口lg、松下、歐姆龍、安良等品牌。

5、時間控制功能，設定時間0-999分鐘，到達設定時間自動停止，并自動排掉罐內空氣，測試人員打開罐蓋取出測試樣品即可。

6、罐體底體有一個進水閥和一個排水閥，并隨贈送5米接水軟管。

7、底座配有4個活動帶剎腳輪，方便移動。

8、手動型--采用國產大品牌“紅旗”牌壓力表（表面直徑100mmm，精度1.6級）顯示罐內壓力，操作時通過手動調節調壓閥來控制罐內的測試壓力，調壓閥具用調壓穩壓功能，調整好壓力后能一直保持穩定的測試壓力。

9、自動型--采用進口松下品牌“壓力傳感器”自動控制罐內的測試壓力，控制精度±0.002mpa，顯示精度0.001mpa。

規格及參數

序號

參數

ipx8a-30m

ipx8a-30a

ipx8a-50m

ipx8a-50a

ipx8a-100m

ipx8a-100a

1

壓力調整方法

手動調整

自動控制

手動調整

自動控制

手動調整

自動控制

2

控制精度

目視（手調）

±0.002（自動）

目視（手調）

±0.002（自動）

目視（手調）

±0.002（自動）

3

壓力調整范圍

0.05-0.3

0.00-0.3

0.05-0.5

0.00-0.5

0.05-1.0

0.00-1.0

4

試驗水深范圍

5-30

0-30

5-50

0-50

5-100

0-100

5

安全閥排氣壓力

0.35

0.35

0.55

0.55

1.05

1.05

6

最大極限壓力

0.40

0.40

0.60

0.60

1.10

1.10

7

壓力表精度

0.4級

0.001mpa

0.4級

0.001mpa

0.4級

0.001mpa

8

罐體厚度

足厚3mm

足厚3mm

足厚4mm

足厚4mm

足厚6mm

足厚6mm

9

法蘭厚度

足厚20mm

足厚20mm

足厚25mm

足厚25mm

足厚30mm

足厚30mm

10

罐直徑

0.6米

11

罐體內水位高度

1.2米

12

外尺寸

600*780*1300mm

13

罐體材質

全部sus304#

14

時間控制

0－999min

15

保護功能

壓力安全閥保護，漏電開關

16

電壓、功率

ac220v、100w

設備運輸、安裝、調試及驗收

1.設備通過貨運的方式送到需方指定地點，費用由供方承擔；

2.設備運到需方安裝就位后，由供需雙方共同對設備進行驗收，驗收完畢雙方共同簽署設備驗收?qǐng)?bào)告。

3.供方免費對需方設備操作、維修人員進行設備的操作及日常維護培訓，直到需方人員熟練掌握為至。需方根據需要可安排相關人員到供方進行系統檢修和維護方面的免費培訓。培訓的時間、地點、內容等在最終簽訂合同時雙方具體確定。

4.安裝、調試、最終驗收合格后，以雙方在驗收合格書簽字之日起計算質量保證期。質量保證期12個月，并終身維護。4小時內對需方提出的設備故障問題做出響應；對需方不能自行解決的故障，在24小時內趕至需方，對設備進行現場維修。

5.質量保證期外，供方應積極配合需方維修設備，對需要更換的零件，核收成本費。
