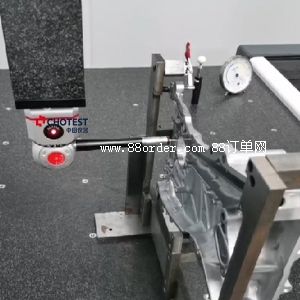

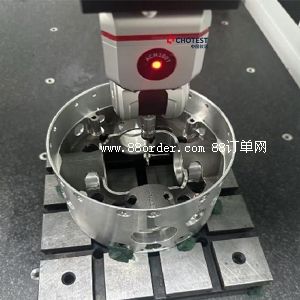

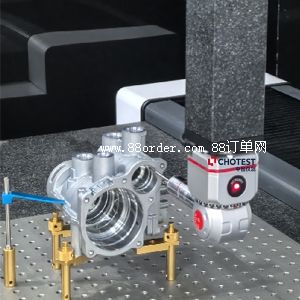

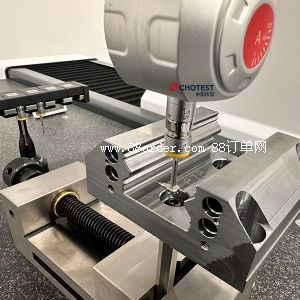

中圖儀器三維三坐標檢測測量?jī)x支持觸發探測系統，能夠?qū)Ω鞣N零部件的尺寸、形狀及相互位置關系進行檢測。不管是復雜的三維形狀還是細微的尺寸差異，每一次測量都能達到微米級精度，實現對產品質量的嚴格把控。

中圖儀器三維三坐標檢測測量?jī)x用于機械制造、汽車、航天航空、船舶重工、軍工、風電、新能源等大型零件的測量；3c、工具原形等中小型零件的測量。涵蓋箱體、機架、齒輪，凸輪、渦輪，蝸桿、葉片的曲線、曲面的測量，可對工件的尺寸、形狀和形位公差進行精密檢測，完成過程控制，質量控制，逆向成型等任務。

多種測量解決方案

由于不同行業和領域的測量需求各不相同，中圖儀器三維三坐標檢測測量?jī)x功能的研發和應用也可以根據具體情況進行定制和改進，國產品牌也能夠更快地響應客戶需求，提供及時的售后服務。

測控部分

控制器：

中圖alpha系列控制器：自主研發，支持全閉環直流伺服電機驅動，具有優異的伺服跟隨控制能力，符合i++標準，兼容主流測量軟件。

第三方控制器支持：如renishaw ucc t3 plus、pantec eagle basic等。

測座：

中圖ach100t全自動旋轉測座：支持a軸0-105°、b軸-180°-+180°的旋轉，具有720個可重復定位空間位置，支持長達300mm的加長桿。

第三方測座支持：如pantec eagle.head m7.5m8、renishaw ph10t等。

測頭：

中圖cp100t觸發測頭：機械式觸發測頭，支持空間5個方向的觸發受力，精度高、穩定性好。

第三方測頭支持：如renishaw tp20、tp200、sp25等。

測針：

標配多種直測針和加長桿，支持m2和m8螺紋，直徑從φ0.5mm到φ4mm，長度從10mm到200mm，滿足不同測量需求。

測量軟件

power dmis：

中圖自主研發的三坐標測量分析軟件，支持dmis與i++標準協議，通過德國ptb認證。

界面簡潔友好，支持路徑顯示和碰撞檢測，提供豐富的數據管理功能，適用于各類企業和行業。

第三方軟件支持：

支持rationaldmis、arcocad等第三方測量軟件。

選配件

冷干機：用于氣源的初級空氣過濾，除水、除油，延長測量機使用壽命。

過濾器：精細空氣過濾，進一步保護測量機的精密過濾系統。

ups穩壓電源：提供電壓及斷電延遲保護，防止電壓不穩定或意外斷電導致的設備損壞或數據丟失。

測頭更換架：支持快速、可重復性的測頭更換，適用于復雜工件的自動化檢測。

夾具：模塊化支持和參考裝置，用于工件的柔性固定。

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。

如有疑問或需要更多詳細信息，請隨時聯系中圖儀器咨詢。
