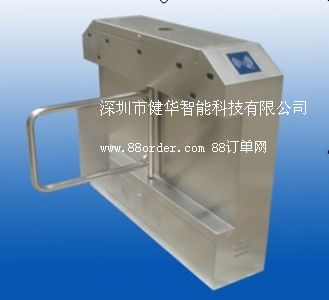

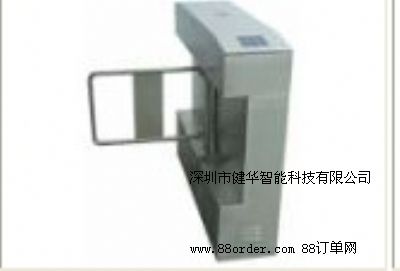

產品名稱：橋式斜角擺閘

產品型號：jh-211（單）/jh-211-s（雙）

分為：單機芯：用于單通道和多通道；雙機芯：用于多通道

箱式擺閘簡介

    智能擺閘將機械、電子、微處理器控制及各種讀寫技術有機地融為一體,對外采用標準的電氣接口，能方便對磁卡、條碼卡、id卡和ic卡等讀寫設備進行系統集成。為出入人員提供文明、有序的通行方式，同時又杜絕了非法人員進出；本系統還專門設計了滿足消防要求的功能，以便在緊急情況下，通道暢通，保證人員順利疏散。



1.產品介紹

    ◇結構：整個產品外形板材采用304不銹鋼板材沖壓成型， 防銹、堅固耐用，該設備使用簡單、無維護

    ◇ 外形尺寸：長1200×寬280×高1000（mm）
    ◇ 重量：單機芯60kg,雙機芯90kg
    ◇ 閘桿長：標準600(mm) （可定作，最長不超過900mm）
    ◇ 閘桿轉向：單向、雙向（可選）
    ◇ 工作環境：室內、室外(最好架雨篷)



2．智能通道橋式斜角擺閘功能特點

    1）具有故障自檢和報警提示功能，方便用戶維護及使用；

    2) 具有斷電自動打開,來電自檢并自動恢復在加鎖狀態

    3) 具有多種工作模式可供選擇，即可雙向讀卡，也可一邊讀卡、另一方向禁行，一邊讀卡、另一方向自由通行，且閘機工作模式可通過主板菜單進行設定。

    4) 當行人讀有效卡通行后,紅外檢測到行人通行完畢自動關閘或行人通行后延時關閘,延時1-60秒可通過主板菜單自行設定.

    5）具有自動復位功能。當讀有效卡后，通行者在規定的時間內未通行時，系統將自動取消通行者的本次通行權限，且限制的通行時間可由管理人員自行設定。

    6) 具有485遠距離控制開閘與關閘功能，以滿足用戶的特殊需求及消防安全要求。

    7）防沖功能，在沒有接收到開閘信號時，擺臂自動鎖死；

    8）機械防夾功能，在擺臂復位的過程中遇阻時，自動反彈或在規定的時間內電機自動停止工作，且力度很小，同時發出報警信號；

    9）具有統一、標準的對外電氣接口，可與各種讀寫設備相掛接，便于系統集成，并可通過管理計算機實現遠程控制與管理。

    10) 可自動對通行方向的通行人數進行統計，并以直觀的led（選裝）方式呈現給管理者，使管理者對某方向的通行人數了如指掌。

    11) 具有明確的通行方向指示功能，以直觀的led通行者指示可以通行還是禁止通行。

    12) 具有讀卡帶記憶和不帶記憶功能，且用戶可根據自己的需要通過主板鍵盤進行設定。

    13) 通過軟件設定，可限制場所內部的人員總數，以滿足一些特殊場合的特殊需求。

    14）整個系統運行平穩、噪音�。�



3．技術參數

    1）、工作電壓： ac220±10％v,50hz

    2)、 電機功率：直流電機 100w/24v

    3）、工作環境溫度： -15oc - 70 oc

    4）、相對濕度：相對濕度≤90％，不凝露

    5）、輸入接口：12v電平信號或脈寬＞100ms的12v脈沖信號,驅動電流＞10ma

    6）  、通信接口：rs485電器標準,

    7）  、最大通道寬：1200mm

    8）、閘門開、關時間:2.5秒



4． 適用范圍：
    智能通道橋式斜角擺閘適用于單向或雙向控制人流的進出口通道。
    ◇車站、碼頭、旅游景點進出口通道
    ◇會展、游泳館等驗票通道
    ◇小區、工廠、企事業單位進出口考勤、門禁、消費管理
    ◇特殊通道控制

    ◇適用于自行車、摩托車、殘疾人通道
