1 概述
溫濕度控制器產品主要用于中高壓開關柜、端子箱、環網柜、箱變等設備內部溫度和濕度的調節控制。可有效防止因低溫、高溫造成的設備故障以及受潮或結露引起的爬電、閃絡事故的發生。產品分為：wh普通型系列、whd智能型系列。
普通型溫濕度控制器采用進口高分子溫濕度傳感器，結合穩定的模擬電路及開關電源技術制作而成。繼電器動作、加熱器故障電源等工作狀態均由led指示，用戶一目了然，產品穩定可靠，能長期工作于強電磁場等惡劣環境中。

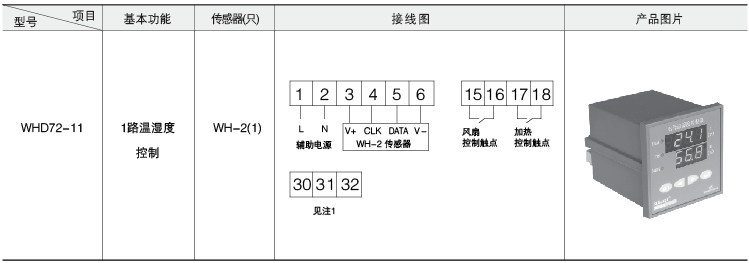

智能型溫濕度控制器以數碼管方式顯示溫濕度值，有加熱器、傳感器故障指示、變送功能、帶有rs485通訊接口可供遠程監控，用戶可通過按鍵編程自行設定系統參數。該儀表集測量、顯示、控制及通訊于一體，精度高、測量范圍寬，是一種適合于各個行業和領域的溫濕度測量控制儀表。
產品符合國標gb/t15309-1994。

2 工作原理

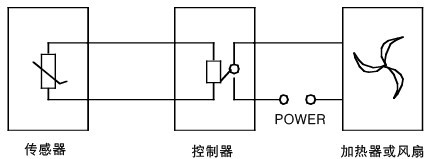

溫濕度控制器主要由傳感器、控制器、加熱器（或風扇等）三部分組成，其工作原理如下圖所示：

傳感器檢測箱內溫濕度信息，并傳遞到控制器由控制器分析處理：當箱內的溫度、濕度達到或超過預先設定的值時，控制器中的繼電器觸點閉合，加熱器（或風扇）接通電源開始工作，對箱內進行加熱或鼓風等；一段時間后，箱內溫度或濕度遠離設定值，控制器中的繼電器觸點斷開，加熱或鼓風停止。除基本功能外不同型號還帶有斷線報警輸出、變送輸出、通信、強制加熱鼓風等輔助功能。

3 產品介紹
3.1 wh系列普通型溫濕度控制器

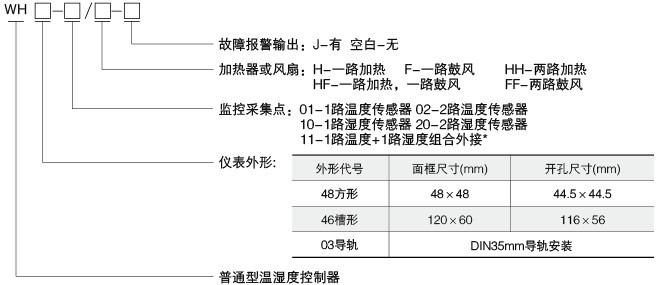

3.1.1 型號說明

*說明：“組合外接”即同時有溫度、濕度控制時，傳感器置于同一外殼，由同一點采集溫度、濕度信息。
注：
♦控制器常規為環境濕度≥85％rh加熱除濕控制啟動，溫度≤5℃加熱升溫控制啟動，≥40℃鼓風降溫控制啟動；
♦w-1為溫度傳感器，h-1為濕度傳感器，wh-1為溫濕度傳感器，控制器型號選定后已經包括傳感器，無需另行選定；
♦控制器選定型號后不包括加熱器或風扇，須另行選購；
♦控制器至傳感器之間的連接導線可用普通導線，長度不得超過20米，由用戶自己配備；
♦用戶如需要特殊型號、功能、參數請與本公司聯系定制。

3.1.2 技術指標

注：控制參數不可調，但可由用戶指定。

3.1.3 產品規格

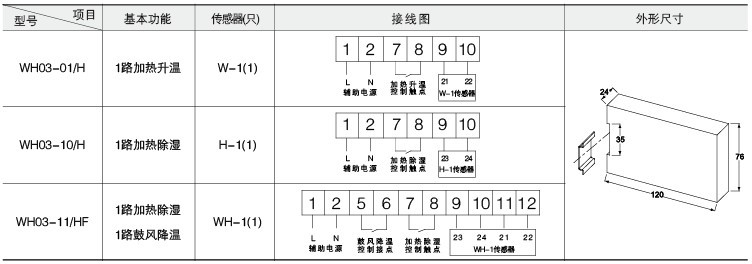

wh03普通型溫濕度控制器

輔助功能：加熱器故障指示（可選）

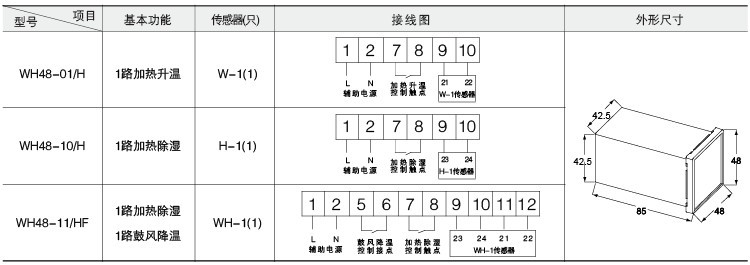

wh48普通型溫濕度控制器

輔助功能：無

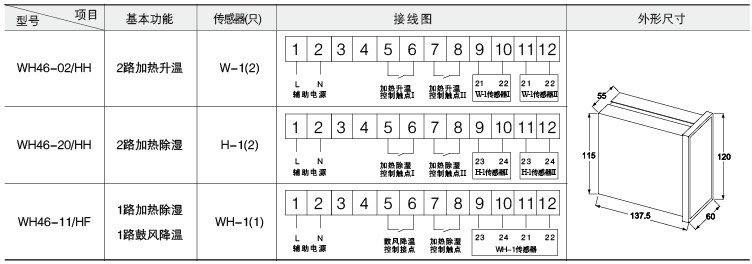

wh46普通型溫濕度控制器

輔助功能：加熱器故障指示；加熱或鼓風手自動切換；端子3、4為故障報警輸出（可選）
