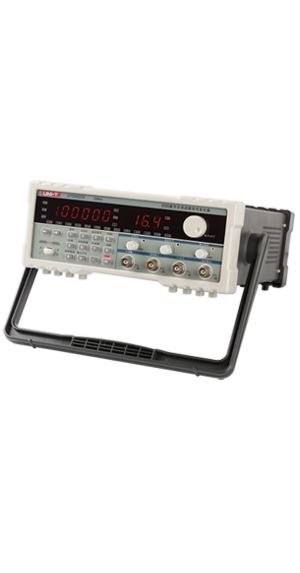

數字合成函數信號發生器UTG9005A技術指標

基本功能 量程

上限頻率 5 MHz

輸出特性

幅度（至開路）1mVρρ～20Vρρ,(至50 Ω) 0.5mVρρ～10Vρρ。輸出阻抗 50Ω，直流偏置 -10V～10V。具有與輸出同步的TTL電平輸出。

頻率特性

正弦波:0.1Hz～儀器上限，其他波形:0.1Hz～5MHz，最高分辨率:0.01Hz或6位數字，長期穩定度:50ρρm，短期穩定度:1ρρm (開機熱穩定后)，精度:1Hz (>3.05kHz)，0.01Hz (≤3.05kHz)。

頻率計 測頻范圍：1Hz～100MHz， 輸入信號：>100mV。

函數波形 基本波形：正弦，方波，三角波，升斜坡，降斜坡，升指數， 降指數。

正弦波，諧波失真

 50 Ω負載，1Vρρ輸出：< 20kHz / -55dBc， 20kHz～1MHz /-50dBc，1MHz～10MHz/-40dBc，10MHz～20MHz / -30dBc，20MHz～40MHz / -25dBc。

頻率參數調制方式

線性和對數掃頻、外調幅等調制方式。

信號特性

50 Ω負載, 1Vρρ輸出: 方波的升降時間 <20ns，過沖 <5%，不對稱性1%+20ns。三角波、斜波：線性(1kHz) <0.2%。

外調幅

輸入電阻 1kΩ，調幅深度5Vρρ輸入是100%。

占空比 20%～80%

設計特點 頻率參數可鍵盤輸入，也可旋鈕連續調節，鍵盤和脈沖旋鈕組合操作。

附加功能 具有輸出直流電平調節和方波占空比調節功能。

數字合成函數信號發生器UTG9005A一般特征

機身顏色 象牙白+灰色

機身重量 約2.5kg

機身尺寸 320(深)×240(寬)×100(高)mm

標準配件 電源線

標準包裝 彩箱，中文說明書

標準包裝數量 6臺

標準包裝尺寸 660(長)×410
