抗沖擊波活門報價  抗沖擊波后門制造廠家 抗沖擊波活門的詳細描述：

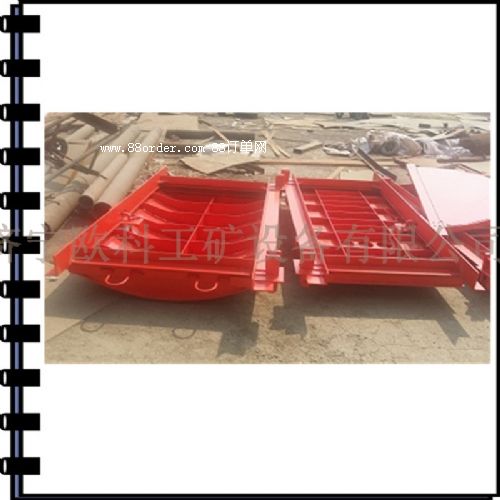

抗沖擊波活門

抗沖擊波活門用途

抗沖擊波活門用于井下，起抗沖擊波、調節庫房所需風量和隔離作用。
本抗沖擊波活門由門框、門扇、閉鎖裝置、餃頁等部件組成。

抗沖擊波活門主要結構

1、門框?yàn)椴坏冗吔墙M焊框架結構。
2、門扇上部裝有三組通風活門裝置，即在活門底板開有三組共18個直徑122mm的通風孔，活門板外部裝有自動張開12度角的活門懸板。每組活門通風量為2000立方/h，總通風量為6000立方/h，風速按8m/s進行設計，使用時可根據井下爆破材料庫需要風量和總回風道負壓值，確定通風活門組數，并可調節每組活門懸板的張啟角度進行微調，以滿足最佳通風量。當庫內一旦發生意外情況，沖擊波經過衰減后，余壓只要大于20kpa時，活門懸板受壓再3-8s內自動關閉，與外界隔離，起到保護作用，由總回風道排出。
3、閉鎖裝置設置2組，一組為通常關閉用的閉鎖軸，手柄轉動式；另一組為緊急閉鎖裝置，其功能是當沖擊力大于294n時，瞬間，門與門框緊閉，壓縮密封圈，鎖頭進入鎖芯，撥動雙片彈簧，制動閉鎖，防止門反彈；撥動外鑰匙手柄即可解除閉鎖。
4、下餃頁采用單向推力球軸承支撐，中間采用彈簧折頁，確保門自動關閉。

5、密封方式采用“9”字形截面橡膠條密封。

抗沖擊波活門參數

圖號 門框尺寸 承壓 通風量（m3/h)
t86-fh2500/918 9001800 2500 6000
t86-fh1500/918 9001800 1500 6000
