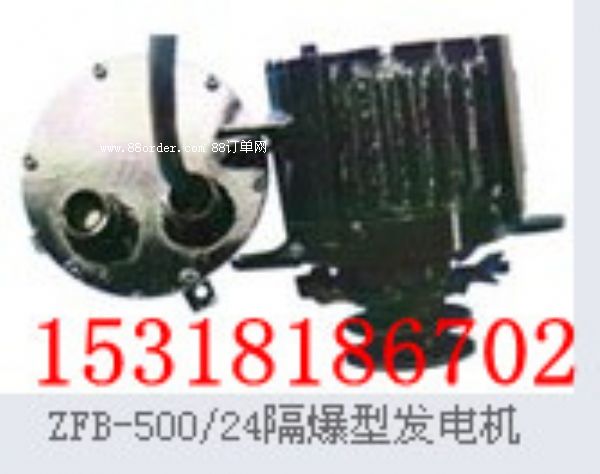

zfb-500/24  礦用隔爆型發電機

主要型號：zfb-600/28  zfb-600/28(p)   zfb-500/24  zfb-700/28
用途該產品是礦用隔爆型電器設備，依據q/jc006-2009產品標準生產，作為防爆柴油機運輸設備的發電裝置，可在煤礦井下或其它有甲烷和煤塵等爆炸性混合物的場所使用。它具有如下功能：給照明燈供電，給蓄電池充電，給電控系統供電。它由定子、轉子、勵磁線圈、整流器、調節器、隔爆腔、接線腔（與泵一體）、外殼、風葉、皮帶輪等組成。軸承座鑲在隔爆外殼內，接線腔（與泵一體）在后端蓋上，整流器與調節器裝在隔爆腔里。它具有體積小、功率大、輸出穩定、無刷等特點。主要技術參數：型式：礦用隔爆型標志 exidi型號及規格：zfb-600/28(p)(整體式調節器）額定電壓： 28v額定功率： 600w
額定電流：22a
額定轉速：5000rpm適用電纜直徑：φ14mm重量：14.5 kg
外形尺寸： 長*寬*高   400*134*192
工作條件：
a.環境溫度-20℃~40℃；b.周圍相對濕度≤95％；c. 煤礦井下有甲烷、瓦斯及煤塵爆炸性危險的氣體混合物，但無破壞絕緣的腐蝕性氣體的場合；d.無足以破壞絕緣和腐蝕金屬的有害氣體。
e 環境氣壓：86kpa-110kpa
f 電纜應連續可靠 無絕緣破壞現象
g 允許連續工作
注意事項：
1發電機與外接隔爆電器之間必須采用礦用電纜可靠連接后方可使用，盡量避免長距離連接。
2“嚴謹帶電打開”開蓋維修前要與外連接電源斷開
3 柴油機與三角帶應在同一平面，并使傳動三角帶有適當張力
4 發電機必須和相匹配的內置調節器、隔爆型電源箱配合使用，接線應正確牢靠，正負極兩端不得反接，短路和接地。
5 檢查發電機故障時，先輕拆后端蓋（不得碰傷隔爆面）用萬能表逐個測量二極管和調節器（切勿用兆歐表和110伏以上交流電源測試）然后逐項分解，清除污物，及時更換損壞的零部件，通常情況下不必拆機。
6 井下及非專業人員不準開蓋維修

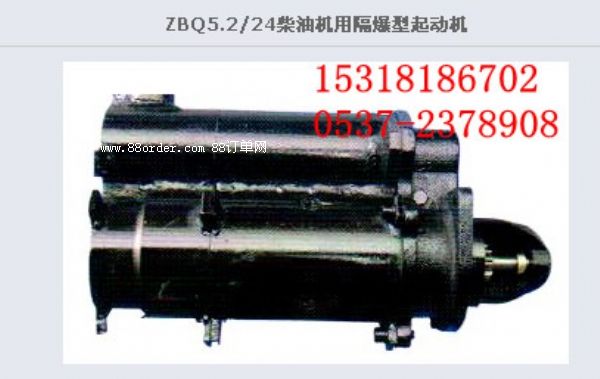

主要產品：zfb-500/24，zfb-600/28礦用隔爆型發電機  zbq-4.5/24礦用隔爆型起動機   zqb-5.5/24柴油機用隔爆型起動機   zbq-5.2/24隔爆型柴油機用起動機
