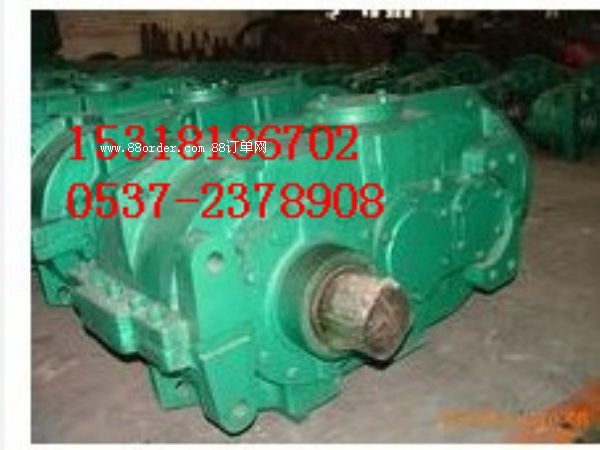

js75減速機150型刮板輸送機用減速機

一、概述

1.本減速器主要與礦用刮板輸送機配套用的75千瓦減速器。本減速器為三級弧齒圓柱齒輪減速器。該減速器裝到輸送機機頭架側面，與輸送機平行布置。減速器四軸為輸出軸，四軸的花鍵帶動輸送機鏈輪，減速器一軸通過聯軸節與電動機聯接，完成減速及傳遞功率作用。

二、減速器齒輪模數及速比

三、結構

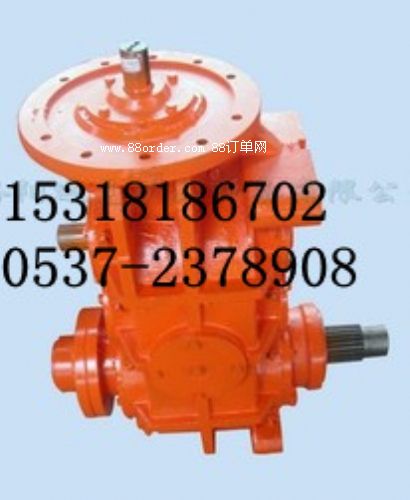

本減速器其結構如圖所示，由第一圓弧傘齒輪軸，第二斜齒齒輪軸，第三圓柱齒輪軸，第四輸出軸。四根軸均由滾動軸承固定在減速器上下箱體內。本減速器上下箱體材料為ht250灰鑄鐵。

除一軸7315b軸承由zl-2(sy1412)鋰基潤滑脂潤滑外，齒輪及軸承均由gb5903 n320極壓齒輪油飛濺潤滑。注入量為浸入大圓弧傘齒輪1/3高度。

減速器外形尺寸（長x寬x高）為1503x959x600。

減速器重量為1034.7kg。

本減速器可反轉使用。采用自然冷卻。

四、技術要求

1.齒輪精度等級

傘齒輪及圓柱齒輪均采用jb180，9-8-8dc級精度制造。

2.齒輪及軸使用材料

本減速器軸齒輪及齒輪均采用20crmnti高強度合金材料進行調質處理，齒面進行滲碳淬火處理，提高了齒輪使用壽命。減速器四軸用40mnvb高強度合金鋼進行調質處理。

3.齒輪接觸精度要求

（1）弧齒輪的接觸斑點沿工作齒長及齒高均不小于50％，最小齒側間隙為0.17毫米。

（2）圓柱斜齒輪的接觸斑點沿工作齒長不小于50％，沿齒高不小于40％，最小齒側間隙為0.21毫米。

（3）圓柱直齒輪的接觸斑點沿工作齒長不小于50％，沿齒高不小于40％，齒側間隙不小于0.21毫米。

4.軸承軸向總游隙要求

第一軸游隙0.05-0.12毫米，第二軸游隙0.06-0.15毫米，第三軸游隙0.07-0.18毫米，第四軸游隙0.2-0.4毫米。各軸軸承游隙均由調整墊調節。

五、減速器裝配

1.把所需組裝的零部件收集齊全，進行清洗、擦干。除應涂密封涂料表面外，加工表面涂清油。上下箱體內非加工表面涂紅色耐油油漆。批量大可以進行選配。

2.將各軸總成組裝好。

3.組裝減速器時，其順序?yàn)橐惠S至四軸。用千分表測出齒側間隙，用塞規測定軸承游隙。

4.涂密封涂料合箱，組裝各軸軸承壓蓋。擰緊所有螺栓。

5.減速器組裝好后，手轉動一軸，轉動不卡勁，正反轉動靈活。
