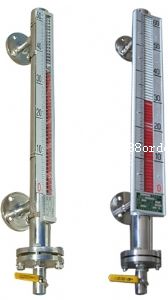

hc-uhz型保溫型磁翻板液位計結構是在原基礎上增設保溫隔套管，保溫連接管與設備保溫系統相連接，通過開啟閥門的大小即可達到所需的溫度，適用用與介質對奧氏體不銹鋼不腐蝕，介質高溫汽化，凝固點低的場合。
tx-uhz型保溫型磁翻板液位計基本參數
（1）連接法蘭中心距離l（mm）：350~15000
（2）介質密度（g/cm3）：0.425~2
（3）操作溫度（℃）：-40~450
（4）壓力等級：0.6，1.0，1.6，2.5，4，6.3
hc-uhz型保溫型磁翻板液位計是由本體、浮標、翻板箱等部件組成，其工作原理是根據阿基米德定律，利用磁性浮標驅動雙色薄片來顯示液面的位置，采用雙色（黑色呈氣相，紅色呈液相）翻片顯示。當液面上升時，液相翻板翻成紅色，液面下降時，氣相翻板翻成黑色，從而醒目指示容器內的液位變化，指示連續直觀醒目、無盲區，在任何情況下都不會出現假液位。而且結構簡單，安裝維修方便，量程大，設計壓力高使用壽命長，使用范圍廣。
hc-uhz型保溫型磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。配置上、下限開關輸出，可實 現遠距離報警、限位控制。配置變送器，可實現液位的遠 距離指示、檢測與控制。

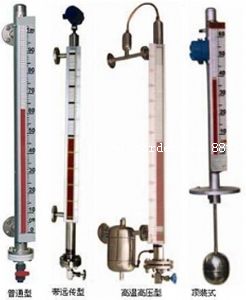

根據在容器安裝位置的不同，提供側裝和頂 裝兩種形式。
根據工作介質不同，提供不銹鋼和 abs 工 程塑料兩種材質；其中 abs 特別適用于酸、堿等腐蝕性介質。

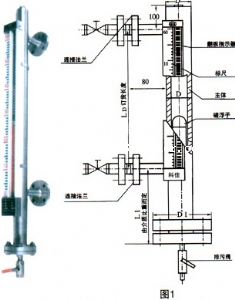

hc-uhz型保溫型磁翻板液位計結構特點
l 基本型 液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉 180 。 液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。
l 上下限開關輸出 利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現 on-off 控制或報警。

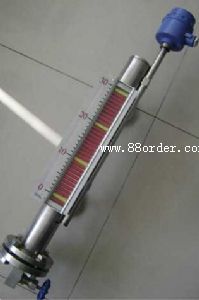

l 電遠傳 在磁浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成 0~10ma 或 4~20ma 的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。
hc-uhz型保溫型磁翻板液位計主要技術參數
安裝形式內容 側裝式 頂裝式
安裝間距
(測量范圍) 500,800,1100,1400,1700,
2000,2500,3000,3500,4000,
4500,5000,5500,6000mm 500,800,1100,1400,1700,
2000,2500,3000mm
工作壓力 0.6,1.6,2.5,4.0mpa 0.6,1.6,2.5mpa
介質密度 ≥ 0.5g/cm 3 ≥ 0.76g/cm 3
連接法蘭 不銹鋼 法蘭 20-40(d n 20 p n 4.0)
(gb9119-88) 法蘭 200-25(d n 200 p n 2.5)
(gb9119-88)
abs 法蘭 20-10(d n 20 p n 1.0) (gb9119-88) 法蘭 200-6(d n 200 p n 0.6)
(gb9119-88)
主體材料 abs( 工作壓力 0.6mpa) 1cr18ni9t
介質溫度 -40 ℃ ~100 ℃ (abs: -40 ℃ ~80 ℃ )
環境溫度 -40 ℃ ~+70 ℃
示值誤差 ± 10mm
介質粘度 ≤ 1st(10 - 4 m/s)
上下限開關
輸出 1. 控制靈敏度 : 10mm
2. 輸出接點容量 : ac220v2a
3. 接點壽命 : 5 × 10 4
電遠傳連續顯示 1. 精度 : ± 1.5％
2. 輸出負載 : 750
3. 輸出信號 : 0~10ma 輸出 ,220vac 電源
4~20ma 輸出 ,24vdc 二線制
4. 防爆特征 ia ⅱ ct4 本質安全型
型號 ：
hc-uhz翻柱式磁浮子液位計
代碼
1
2
安裝方式
側裝式
頂裝式
代碼
1
2
主體材質
abs
1cr18ni9ti
代碼
1
2
3
4
公稱壓力
0.6mpa( 僅適用于主體材質為 abs 時 )
1.6mpa
2.5mpa
4.0mpa
代碼
1
2
3
4
5
型式
基本型
帶上、下限開關輸出
帶電遠傳 (0~10ma 輸出 ,220v,ac)
帶電遠傳 (4~20ma 輸出 ,24v,dc)
帶本安防爆型遠傳 (4~20ma 輸出 ,24v,dc)
安裝間距 ( 測量范圍 )
l1
安裝深度 ( 頂裝式 ) (0~4000mm 任選 )
介質
密度
g/cm3
hc-uhz 1 1 1 1 l= □ l= □ p= □
定貨須知
l 定貨時請注明型號規格、測量范圍、安裝深度、介質密度、介質溫度及工作壓力等。
l 用戶如使用 jb 及 hg 法蘭或或其它規格的法蘭時可專門提出 , 我廠專業人員將協助您選型或為您設計制造特殊產品。
l 用戶須根據下表自備法蘭及密封墊等連接件。用戶自備法蘭的相關尺寸及密封尺寸見下圖及表：
安裝型式 主體材質 公稱直徑 公稱壓力 dn
(mm) 法蘭外徑pn(mpa) 螺心栓圓孔直 中徑k 螺孔徑 l 螺栓 密封面 法蘭厚度 c 法蘭密封墊
數量n
螺紋th
d
f
外徑
內徑
厚度
側裝
不銹鋼
20
4.0
105
75
14
4
m12
56
2
16
61
27
2
abs
20
1.0
105
75
14
4
m12
56
2
16
61
27
2
頂裝
不銹鋼
200
2.5
360
310
26
12
m24
274
3
32
284
220
2
abs
200
0.6
320
280
18
8
m16
258
3
24
262
220
2
