疏水閥介紹

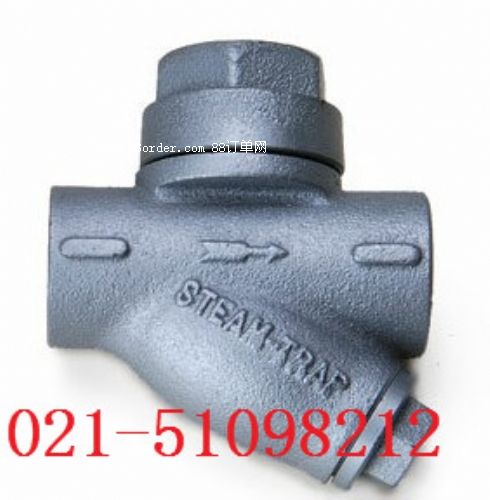

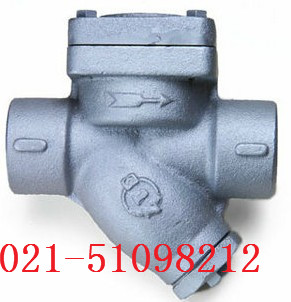

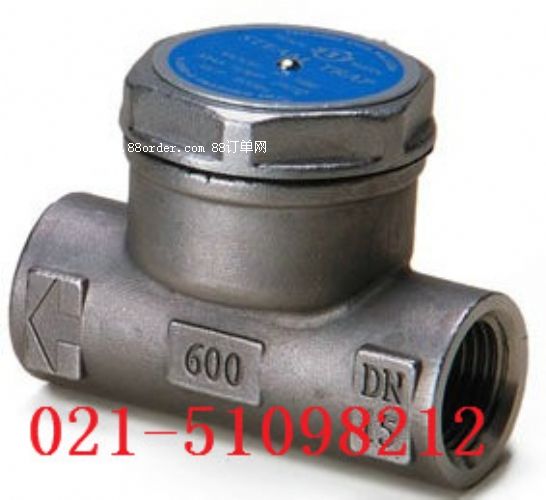

熱動力式蒸汽疏水閥又稱為：

圓盤式疏水閥。

它的結構上部為一

變壓室，當啟動時，設備中冷空氣及冷凝結水通過閥口排出。當凝結

水溫度接近飽和水蒸汽溫度時，

閥的進出口之間形成大的壓差，

產生

大量二次蒸汽，

凝結水和二次蒸汽的混合物一方面以高速流過閥片下

面，

另一方面有一部分混合物流向變壓室上部，

其流速顯然比閥片下

要慢得多。

從伯努利方程看到，

閥片上的靜壓要比閥片下的靜壓

大得多，即忽略次要因素后，從上面的分析知道，即使在疏水閥正常

情況下，為關閉閥門，必須有部分生

蒸汽泄漏

，

才能產生上述關閉閥

門的壓差。動作起來

噪音特別大

,

會對工作環境有較大影響

.

另外，即使沒有或很少有凝結水時，在變壓室中的蒸汽，由于冷

卻原因，

這部分蒸汽要相變成凝結水，

導致變壓室壓力下降而又開啟

閥門，因而造成蒸汽泄漏，此種現象，我們稱之為誤排。一臺合格的

熱動力式蒸汽疏水閥每分鐘

至少誤排三次以上

，

故這種疏水閥，

不管

有沒有凝結水，

閥門一定會不斷的開閉而造成生蒸汽較大泄漏。

還有，

由于閥片在開啟閉合動作時不斷的受到?jīng)_擊，

閥片極易損壞。

再加上

閥座由于易積雜質而造成關閉不嚴，

有會導致生蒸汽泄漏。

我們還可

以看到，

熱動力式的“排空”性比較差。

因?yàn)楫?dāng)閥內不凝性氣體積凝

于變壓室上部而又無法排出時，

會造成“氣堵”

，

致使疏水閥無法動

作。這種情況下，即使用榔頭敲打也無濟于事。

綜上所述，由于設計原理關系，這種熱動力式疏水閥必然生蒸汽
