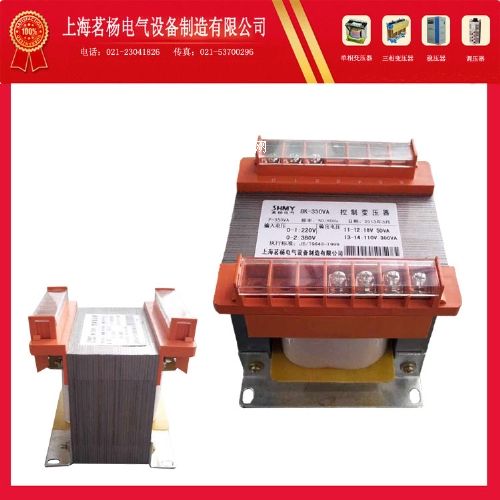

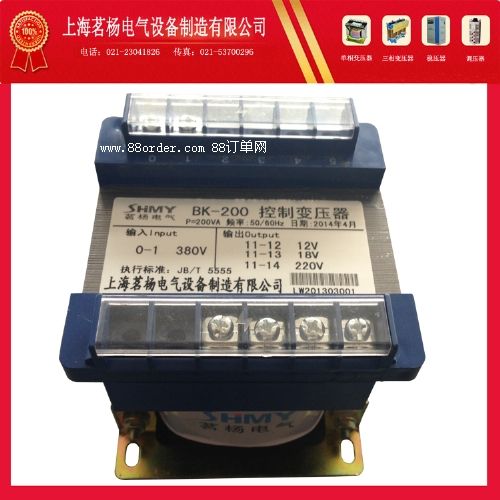

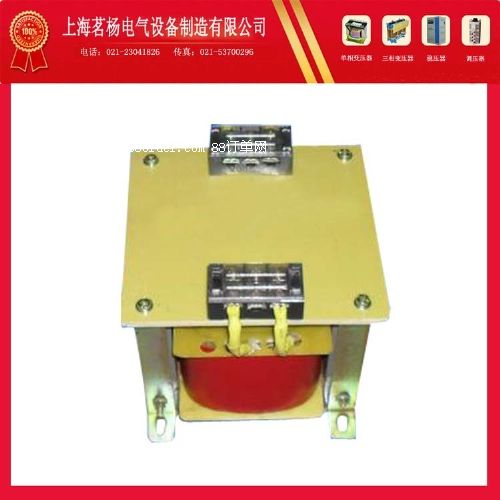

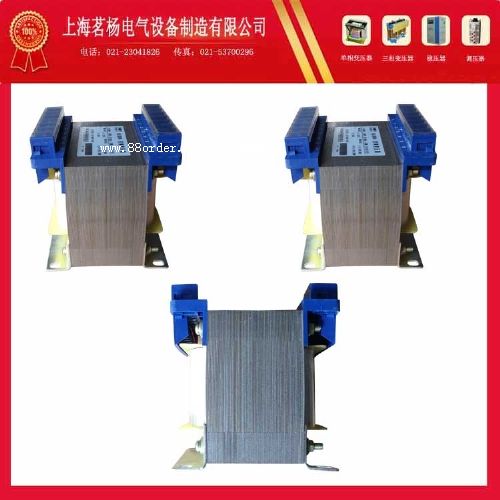

■產品概述bk系列系列控制變壓器適用50-60hz電壓至500v的電路中。
■產品特
點
本系列變壓器采用進口材料和嚴謹設計，具有性能優(yōu)良，工作可靠，適應性廣等特點。按結構可分為殼式，安裝方式均為立式。
■ 使用范圍
該系列控制變壓器通常用作機床控制電器或局部照明燈及指示燈的電源之用。本變壓器符合jbt9646及相關標準。
■規(guī)格型號外形及安裝尺寸：
型號 輸入電壓 輸出電壓 安裝尺寸（a×c）mm 安裝孔（k×j） 外形尺寸（b×d×e）mm
bk-25va 220v±10％
380v±10％ 6v
12v
24v
36v
110v
127v
220v
380v
（特殊電壓可定制） 65×50 5×7 76×80×77
bk-50va 70×60 6×8 87×94×87
bk-100va 85×65 6×8 97×101×92
bk-150va 85×75 6×8 108×100×101
bk-200va 85×80 6×8 108×107×101
bk-250va 95×95 8×11 120×105×112
bk-300va 95×105 8×11 120×115×112
bk-400va 110×100 8×11 147×123×135
bk-500va 110×100 8×11 147×138×135
bk-800va 135×119 8×11 147×148×135
bk-1000va 135×135 8×11 147×158×150
bk-1500va 150×140 8×11 180×220×195
bk-2000va 155×170 8×11 190×220×215
bk-2500va 165×175 8×11 215×230×240
bk-3000va 165×1180 8×11 215×245×240
bk-5000va 195×195 8×11 250×265×280
■使用注意事項
使用說明：
1、周圍空氣溫度-25℃至+40℃，24小時的平均值不超過+35℃；
2、安裝地點海拔不超過2000m；
3、大氣相對濕度在周圍空氣溫度為+40℃時不超過50％，在較低溫度下可以有較高的相對溫度，最濕月的平均最大濕度為90％，同時該月的月平均最低溫度為+25℃，并考慮到因溫度變化發(fā)生在產品表面的凝露。
4、無劇烈震動和沖擊振動的地方。
5、不受雨雪侵襲的地方。
6、電壓波形近似正弦波。
