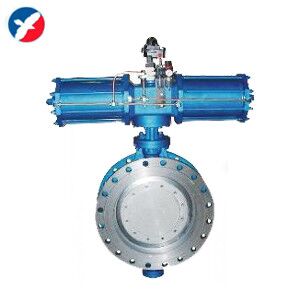

一、氣動煤氣快速切斷蝶閥簡介：
氣動煤氣快速切斷蝶閥，主要應用于汽輪機抽氣管路、高爐煤氣余壓發電裝置,冶金及采礦行業等高安全等級系統。為了防止汽輪機組在突然甩負荷時汽輪機內的壓力突然降低，抽氣管和各加熱器內蒸汽倒入汽輪機內造成正以3000多轉高速旋轉的汽輪機葉片突然反運轉而造成將汽輪機葉片打碎、損壞汽輪發電機的惡性事故，該閥門作緊急切斷用，在系統出現危機情況時，能在內實施緊急關閥，實現管路的可靠截止。或者在冶金行業對煤氣管道的快關截止，或者在煤礦行業，防瓦斯等危險氣體傳爆的高安廠所對設備快速關閉或打開。
二、氣動煤氣快速切斷蝶閥特點：
1、三偏心結構是在設計時將軸偏離密封面中心線，使閥門開關過程中減少閥座與密封面之間的摩擦。
2、在閥板轉動中，閥板與閥座間接觸部分迅速脫離，有效地減少了它們之間的摩擦磨損。
3、閥板轉動力矩較普通閥板低，流量特性近似等百分比。
4、閥板密封面同閥座密封面一致，同錐形線密封，具有良好的密封性能。
5、金屬硬密封可適用于高溫介質。
6、主要適用于冶金行業（如加熱爐、煤氣站、高爐、燒結等），輕工行業（如玻璃加熱爐、退火爐）等高低溫的煤氣，高溫空氣的調節及切斷。
三、氣動煤氣快速切斷蝶閥主要技術參數：
公稱通經dn(mm) |
50～2000 |
公稱壓力pn(mpa) |
0.10mpa |
密封試驗(mpa) |
0.11mpa |
強度試驗(mpa) |
0.15mpa |
適用溫度 |
≤200℃ |
適用介質 |
加熱爐煤氣、高爐煤氣、轉爐煤氣等 |
泄漏率 |
符合gb/t13927-92標準 |
驅動方式 |
蝸輪傳動、電動、氣動、液動 |

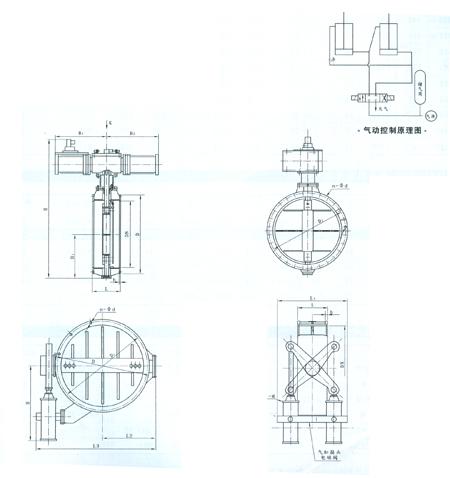

四、氣動煤氣快速切斷蝶閥主要外形及連接尺寸表：
氣動煤氣快速切斷蝶閥主要外形及連接尺寸表
dn |
d |
d1 |
b |
n-φd |
l |
h |
h1 |
b1 |
b2 |
進氣口 |
參考重量 |
200 |
320 |
280 |
22 |
8-118 |
152 |
1240 |
250 |
480 |
480 |
rc1/2″ |
350 |
250 |
375 |
335 |
24 |
12-18 |
165 |
1300 |
275 |
480 |
480 |
rc1/2″ |
420 |
300 |
440 |
395 |
24 |
12-22 |
178 |
1380 |
300 |
650 |
650 |
rc1/2″ |
500 |
350 |
490 |
445 |
24 |
12-22 |
190 |
1440 |
326 |
650 |
650 |
rc1/2″ |
600 |
400 |
540 |
495 |
24 |
16-22 |
216 |
1500 |
350 |
650 |
650 |
rc1/2″ |
800 |
450 |
595 |
550 |
26 |
16-22 |
222 |
1550 |
375 |
780 |
400 |
rc3/4 |
1000 |
500 |
645 |
600 |
26 |
20-22 |
229 |
1600 |
410 |
780 |
400 |
rc3/4 |
1200 |
600 |
755 |
705 |
26 |
20-26 |
267 |
1700 |
460 |
780 |
400 |
rc3/4 |
1410 |
700 |
860 |
810 |
26 |
24-26 |
292 |
1800 |
510 |
950 |
500 |
rc3/4″ |
1550 |
800 |
975 |
920 |
26 |
24-30 |
318 |
1900 |
570 |
950 |
500 |
rc1″ |
1650 |
900 |
1075 |
1020 |
26 |
24-30 |
330 |
2010 |
630 |
950 |
950 |
rc1″ |
1825 |
1000 |
1175 |
1120 |
26 |
28-30 |
410 |
2130 |
680 |
950 |
950 |
rc1″ |
2130 |
1200 |
1375 |
1320 |
26 |
32-30 |
470 |
2350 |
780 |
950 |
950 |
rc1″ |
2520 |
1400 |
1575 |
1520 |
26 |
530 |
1010 |
1100 |
2700 |
1450 |
36-30 |
m33×2 |
3150 |
1600 |
1790 |
1730 |
26 |
600 |
1010 |
1010 |
2800 |
1450 |
40-30 |
m33×2 |
3870 |
1800 |
1990 |
1930 |
26 |
670 |
1090 |
1090 |
3000 |
1450 |
44-30 |
m39×2 |
5640 |
2000 |
2190 |
2130 |
26 |
760 |
1090 |
1090 |
3200 |
1450 |
48-30 |
m39×2 |
7320 |
2200 |
2405 |
2340 |
28 |
760 |
1240 |
1540 |
3500 |
1650 |
52-33 |
m39×2 |
9300 |
2400 |
2606 |
2540 |
28 |
760 |
1240 |
1640 |
3600 |
1650 |
56-33 |
m39×2 |
10700 |

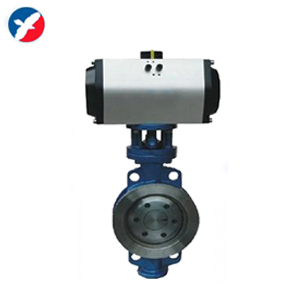

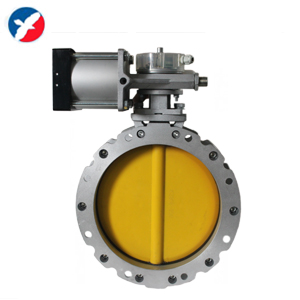

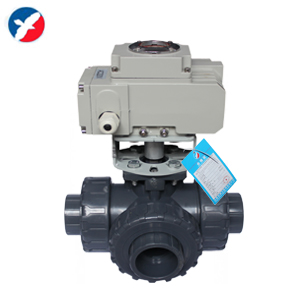

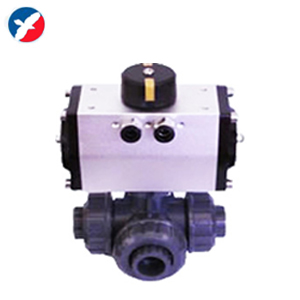

| 電動塑料三通球閥 | 氣動塑料三通球閥 | 氣動粉體蝴蝶閥 | 氣動三偏心對夾蝶閥 |
|
|
|
|
