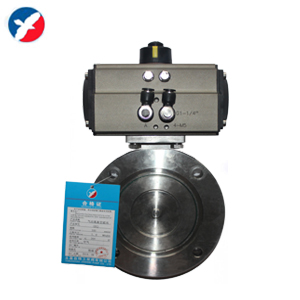

giq氣動高真空蝶閥產品詳細說明：
giq氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，是目前一種新型的氣動執行器控制的氣動蝶閥，分為雙作用和單作用(彈簧復位)氣缸�？蛇x配反饋信號裝置及電氣閥門定位器。
giq氣動高真空蝶閥適用介質：
空氣及非腐蝕性氣體。
giq氣動高真空蝶閥主要技術性能：
| 適用范圍 | 105～1.3x10-5 |
| 閥門漏率(pa.l/s) | ≤1.3x10-6 |
| 介質溫度（℃） | -25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠) |
| 氣源壓力 | 0.4～0.6 |
| 法蘭標準 | jb919 |
| 安裝位置 | 任意 |
| 電源電壓 | 標準出廠：ac220v/50hz 特殊指定：ac110v；dc24v；dc12v等 |
| 信號反饋 | 標準出廠：閥位指示器 特殊指定：微動開關；智能型4～20ma |
| 氣缸可選 | 標準出廠：雙作用式 特殊指定：單作用式（有彈簧返回） 可選常開或常閉 |
giq氣動高真空蝶閥連接及外形尺寸
| 型號 | 通徑 | φd | φb | h | a | l | w | n-φc |
| giq-25b | 25 | 70 | 55 | 170 | 22 | 140 | 92 | 4-φ7 |
| giq-32b | 32 | 78 | 64 | 173 | ||||
| giq-40b | 40 | 85 | 70 | 194 | 164 | 105 | ||
| giq-50b | 50 | 110 | 90 | 205 | 4-φ9 | |||
| giq-63b | 63 | 130 | 110 | 218 | 26 | |||
| giq-80b | 80 | 145 | 125 | 248 | 30 | 190 | 124 | |
| giq-100b | 100 | 170 | 145 | 260 | 4-φ12 | |||
| giq-125b | 125 | 195 | 170 | 273 | 35 | |||
| giq-150b | 150 | 220 | 195 | 332 | 247 | 140 | 8-φ12 | |
| giq-200b | 200 | 275 | 250 | 386 | 40 | 302 | 165 | |
| giq-250b | 250 | 330 | 300 | 466 | 45 | 372 | 198 | |
| giq-300b | 300 | 380 | 350 | 535 | 55 | 432 | 225 | 8-φ14 |
| giq-400b | 400 | 500 | 465 | 631 | 60 | 518 | 243 | 8-φ18 |

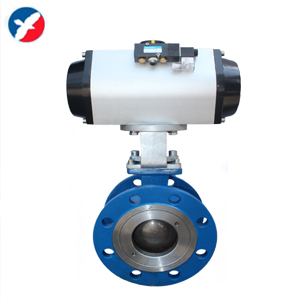

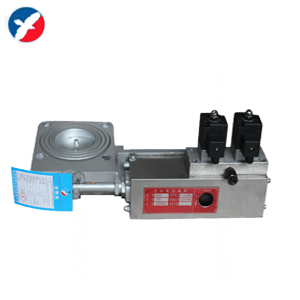

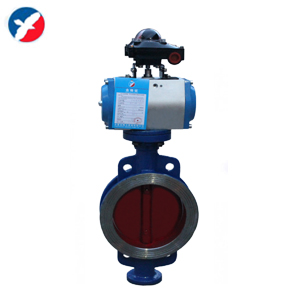

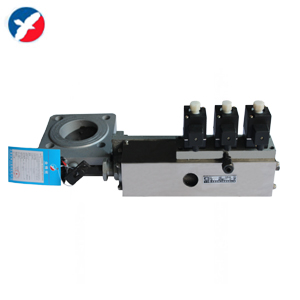

| 氣動雙位蝶閥 | 氣動三位蝶閥 | 氣動v型球閥 | 氣動對夾通風蝶閥 |
|
|
|
|
