一、用途

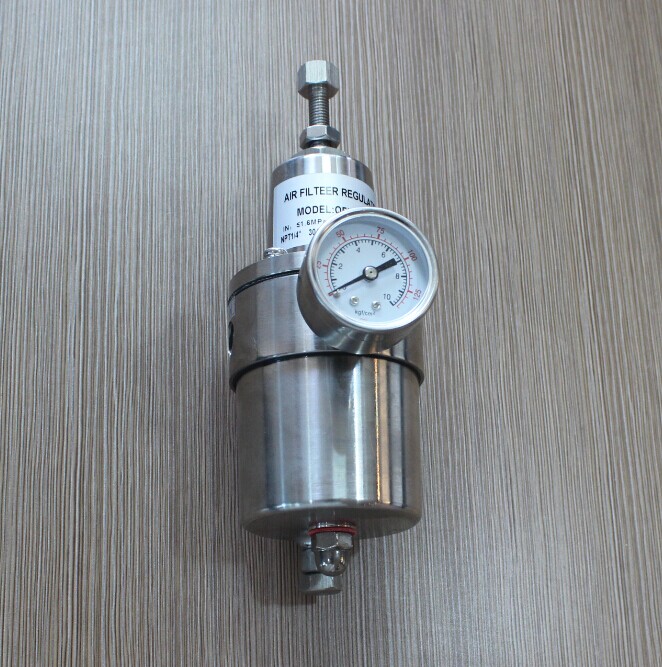

qfh型系列空氣過濾減壓器是氣動儀表的輔助裝置之一。將來自空氣壓縮機0.3~1mpa的空氣壓力，經過濾凈化后，可調節在0~0.16；0~0.25；0~0.4；0~0.6mpa范圍內任一輸出壓力值，保持穩定。作為各類氣動自動裝置的氣源自動裝置的氣源壓力提供給單元以及其他氣動設備的附屬裝置。
二、結構與工作原理
2.1結構
qfh型空氣過濾減壓器結構見結構原理圖所示。
2.2工作原理
qfh型系列空氣過濾減壓器是按力平衡原理設計的。當來自空氣壓縮機的氣壓接到輸入端后，進入過濾氣室進行除水、油、塵外理。由于給定彈簧（3）產生的力將球閥（7）推開，從而氣流經球閥流入輸出管道，并通過反饋導管進入反饋氣室，此時氣壓作用在管進入反饋氣室，此時氣壓作用在膜片（5）上的力與給定彈簧的力達到平衡。但由于輸出壓力受負載流量變化的影響，出現輸出壓力高于或低于給定值。如輸出壓力低于給定值，則膜片（5）上的力與給定彈簧的力失去平衡，膜片向下位移，使球閥（7）的開度較原來更大些，進行氣壓補償。如輸出壓力高于給定值，則膜片（5）上的力與給定彈簧的力又失去平衡，膜片向上位移，些時閥桿（10）和膜片硬蕊（11）離開，氣壓由小孔放入大氣，最后達到平衡為止，因而輸出壓力一直能穩定在所需給定值上。
