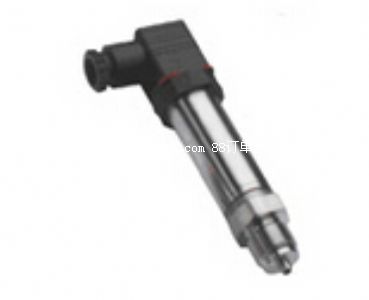

精巧型的壓力變送器





擴散硅壓力變送器具有工作可靠、性能穩定、安裝使用方便、體積小、重量輕、性能價格比高等點，能在各種正負壓力測量中得到廣泛應用。采用進口擴散硅或陶瓷芯體作為壓力檢測元件，傳感器信號經高性能電子放大器轉換成0-10ma或 4-20ma統一輸出信號�？商娲鷤鹘y(tǒng)的遠傳壓力表，霍爾元件、差動變送器，并具有ddz-ⅱ及ddz-ⅲ型變送器性能。能與各種型號的動圈式指示儀、數字壓力表、電子電位差計配套使用，也能與各種自動調節系統或計算機系統配套使用。

●主要技術指標

精度等級：0.25級基本誤差±0.25％

非線性誤差：0.3級≤±0.3％fs

滯后誤差：≤±0.3％fs

輸出特性：①0-10ma輸出，負載電阻0-1.5kω

②4-20ma輸出，負載電阻0-600ω

③恒流輸出內阻大于10mω

④二線制4-20ma輸出：標準供電dc24v

防爆標志：(rpt-ⅲ)：exia ⅱ ct4-6

●擴散硅壓力變送器類型

md-2088精小型：

1、擴散硅壓力變送器

2、陶瓷壓力變送器

●擴散硅壓力變送器特點

可調節

工作穩定可靠

抗振動、抗沖擊

反極性、過電壓保護

防電磁射頻干擾

●擴散硅壓力變送器選型表



md-2088 擴散硅壓力變送器(普通)

md-2088 擴散硅壓力變送器(防爆)

  代碼 量程范圍

a 0-5kpa-20kpa

b 0-20kpa-70kpa

c 0-70kpa-350kpa

d 0-200kpa-700kpa

e 0-0.7mpa-3.5mpa

f 0-2.0mpa-7mpa

g 0-7mpa-35mpa

h 0-20mpa-100mpa

  代碼 精度等級

ⅰ 0.1％

ⅱ 0.25％

ⅲ 0.5％

  代碼 輸出代號

e 4-20madc二線

k 0-10ma

m 用戶約定

  代碼 壓力連接

r 標準型(m20×1.5)

p 齊平膜

o 按用戶尺寸加工

  代碼 選項

i 本安型iaⅱct6

d 隔爆型dⅱbt4

t 船用型

m1 線性指示表

m2 led數字顯示表

m3 led顯示表

z 阻尼調整

q 遷移

a 絕壓測量

f 負壓測量

c 選用陶瓷傳感器(帶＊量程無)

s 散熱器及過程連接件

y 用戶約定
