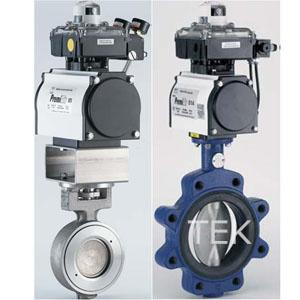

進口氣動硬密封蝶閥

    德國泰科閥門（國際）有限公司—廣東總代理

germany tek valves (international) co., ltd, guangdong general agent

   進口氣動硬密封蝶閥，驅動方式可選用電動、氣動、液動、電液動，連接方式可選用對夾式、法蘭式，結構形式可選用軟密封、硬密封，密封結構可選用，壓力范圍pn01.6-100mpa，公稱通徑為dn40mm-dn1200mmmm，材質可選用不銹鋼（304、316、316l）、鑄鋼。

   由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配，如果您是非專業人士，歡迎您向本公司來電咨詢。本公司有專業技術人員為您服務！

產品詳情

    進口氣動硬密封蝶閥結構采用三維編心原理設計，閥座采用硬密封兼容的多層次結構，加工精湛，工藝先進。進口氣動硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成，結構簡單、體積小、重量輕氣動硬密封蝶閥 特點

    氣動硬密封對夾蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：

1、開啟力矩小，靈活方便，省力節能。

2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。

3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

 泰科閥門，您身邊的閥門制造專家。

【進口氣動雙偏心蝶閥】  【氣動偏心蝶閥】 【氣動硬密封蝶閥產品特點】

【1】本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

【2】密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

【3】碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

【4】大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

【5】本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

【6】驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

主要零部件材料

 氣動雙偏心蝶閥  氣動偏心蝶閥  氣動硬密封蝶閥零件名稱  材料

閥體  wcb、合金鋼、不銹鋼、qt4500

蝶板  wcb、合金鋼、不銹鋼、qt4500

閥軸  2cr13不銹鋼、合金鋼

密封圈  不銹鋼圈

填料  柔性石墨

氣動硬密封蝶閥主要技術參數

公稱通經dn（mm)  50～2000

公稱藥理pn（mpa)  0.6  1.0  1.6  2.5

密封試驗(mpa)  0.66  1.1  1.76  2.75

強度試驗(mpa)  0.9  1.5  2.4  3.75

適用溫度  碳鋼：-29℃～425℃  不銹鋼：-40℃～650℃

適用介質  水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率  符合gb/t13927-92標準

驅動方式  蝸輪傳動、電動、氣動、液動
