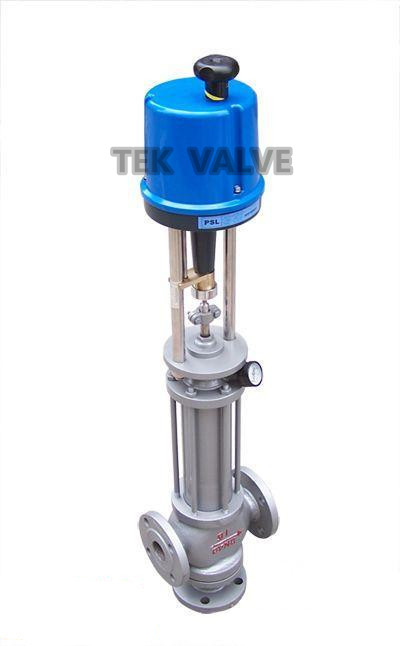

進口電動三通合流調節閥
德國泰科電動三通合流調節閥采用圓筒型薄壁窗口形閥芯導向。配用dkz直行程電動執行機構，接受0～10或4～20ma.dc信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
德國泰科電動三通合流調節閥產品特點：
流體對閥芯作用方向都處于流開狀態，故工作穩定性好。
·除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。
·伺服放大器采用深度動態負反饋，可提高調節精度。
·電動操作器有多種形式，可適用于4～20ma.dc或0～10ma.dc。
·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
·節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。
·波紋管密封型對移動的閥桿形成完全的密封，堵絕流體外漏。
零件資料：
閥體、閥蓋：ht200、zg230～450zg1cr18ni9ti
閥芯、閥座：1cr18ni9ti司太萊合金堆焊
填料：聚四氟乙烯
推桿、襯套：2cr13
德國泰科進口電動三通合流、分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用dkz直行程電動執行機構，接受0～10或4～20ma.dc信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。本系列產品口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4mpa，溫度范圍-60℃至450℃，控制信號為0～10或4～20ma.dc。配用不同的執行機構可分為普通型和電子型兩種。
電動三通合流調節閥詳細技術參數
|
公稱通徑dn（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數 |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
額定行程l（mm） |
16 |
25 |
40 |
60 |
100 |
||||||||
|
固有流量特性 |
直線、拋物線 |
||||||||||||
|
工作溫度（℃） |
普通型：鑄鐵：-20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250 |
||||||||||||
|
介質溫度（℃） |
200以下（對合流閥而言） |
||||||||||||
|
固有可調比r |
30：1 |
||||||||||||
|
公稱壓力pn（mpa） |
1.6、4.0、6.4 |
||||||||||||
|
允許泄漏量 |
硬密封：ⅳ級、軟密封：ⅵ級 |
||||||||||||
|
作用方式 |
故障時：全關、全開、自鎖位 |
||||||||||||
|
信號范圍（ma.dc） |
0～10、4～20 |
||||||||||||
|
電源電壓 |
220v、50hz |
||||||||||||
電動三通調節閥性能指標：
|
項目 |
指標值 |
||
|
基本誤差％ |
配3810l±2.0； 配psl±1.0 |
||
|
回差％ |
配381l ±2.0； 配psl±1.0 |
||
|
死區％ |
1.0 |
||
|
始終點偏差％ |
電開 |
始點±2.5 |
終點±2.5 |
|
始點±2.5 |
終點±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定行程偏差％ |
≤2.5 |
||
|
泄露量l/h |
0.01％×閥額定容量 |
||
|
可調范圍r |
50：1 |
||
電動三通調節閥額定流量系數kv、允許壓差
|
公稱通徑 dn |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑 dn |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數kv |
分流閥 |
6.3 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1360 |
|
合流閥 |
- |
- |
- |
- |
- |
- |
85 |
135 |
210 |
340 |
535 |
800 |
1360 |
|
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
允許壓差 |
3.5 |
3.2 |
2.2 |
2.2 |
1.4 |
1.38 |
0.94 |
0.61 |
0.51 |
0.36 |
0.2 |
0.19 |
0.13 |
|
電動三通調節閥主要連接尺寸
|
公稱通徑 dn |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
l |
pn16/25 |
180 |
185 |
200 |
220 |
250 |
275 |
305 |
350 |
410 |
450 |
550 |
670 |
770 |
|
pn40 |
185 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
690 |
795 |
|
|
pn64 |
190 |
200 |
220 |
240 |
265 |
295 |
320 |
370 |
400 |
475 |
570 |
752 |
819 |
|
|
h |
pn16/25 |
140 |
140 |
150 |
160 |
180 |
200 |
222 |
230 |
270 |
280 |
306 |
474 |
584 |
|
pn40 |
140 |
140 |
150 |
160 |
180 |
200 |
222 |
230 |
270 |
280 |
306 |
474 |
584 |
|
|
pn64 |
150 |
160 |
170 |
180 |
200 |
220 |
240 |
260 |
300 |
322 |
380 |
495 |
605 |
|
|
h1 |
155 |
155 |
175 |
180 |
200 |
235 |
250 |
260 |
330 |
350 |
420 |
530 |
680 |
|
|
h2 |
psl |
465 |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
|
3810 |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
|
|
d |
177 |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
|
|
r |
225 |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
|
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
