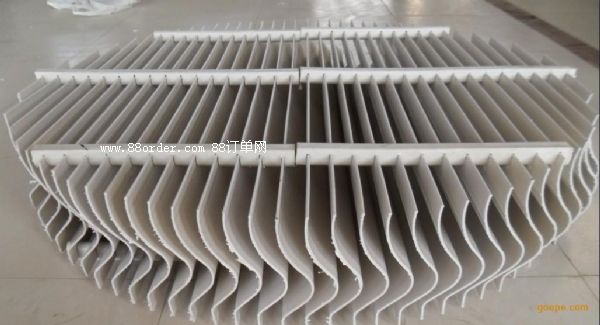

(1)旋流板除霧器是利用離心力的作用將霧沫甩向筒壁而流下。它是由一塊3-5毫米厚的玻璃鋼板，按設計葉片尺寸分?jǐn)?shù)切割成若干片扇葉型板塊，然后將葉片按起葉片仰角為25°，徑向角β大于90°的科學規定將葉片用玻璃鋼材料固定在中心盲板上，外側與導流圈連接至回流槽，中心圓為盲板。

(2)柱形罩  作用是收集沿壁流下的液體，以免被旋轉氣體二次夾帶，由于焊在旋流板上的金屬罩與塔壁有一定間隙，故可以收集流下的液體，又減少了旋流板上的液體量。同時也為收集的液體返回下層塔板，創造了條件。罩的高度與夾帶量及旋流板本身壓降有關。

(3)擋環  擋環的作用是使被旋轉氣沿筒壁攜帶上去的霧液受阻擋，以兔溢出。擋環高寬應視塔徑和如理的物料略有選擇。

(4)筒體  一般是由塔節本身制得。

(5)回流槽  回流槽的作用是使旋流除霧器收集的霧沫回流到塔底。

整個旋流板的設計和使用，都應考慮該塔的空塔氣速，以及霧沫夾帶量，不應隨意改變塔板直徑，否則會降低除霧板的性能。
