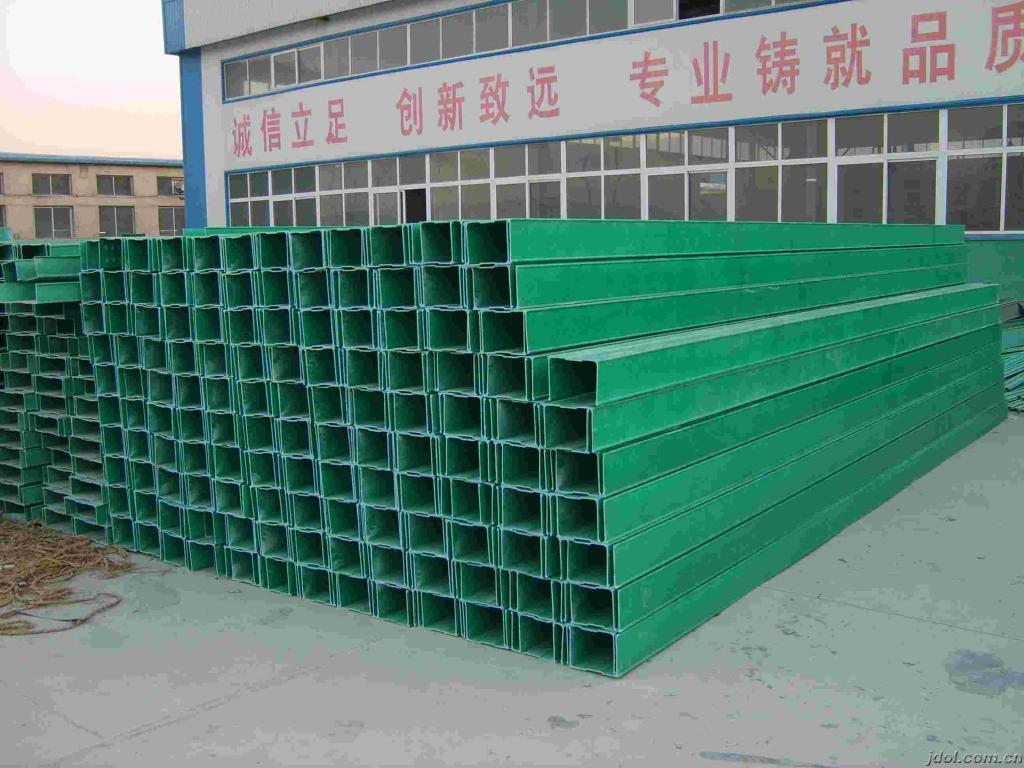

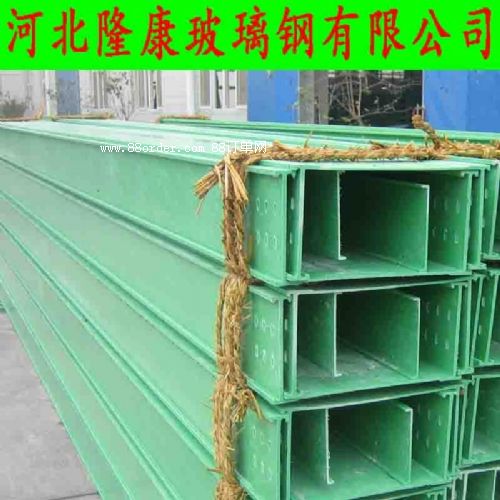

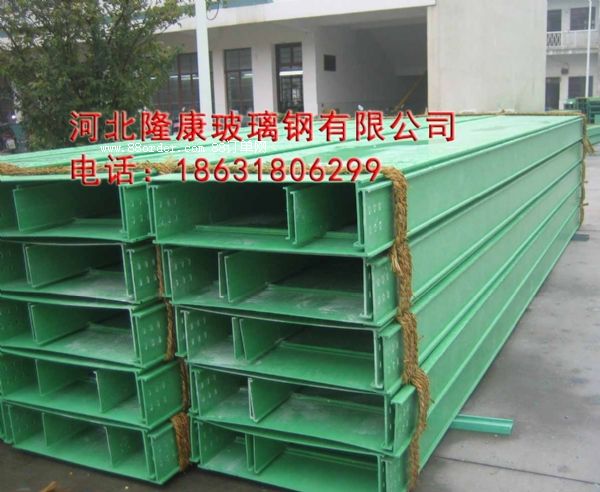

玻璃鋼電纜橋架是由拉擠玻璃鋼型材組裝而成，適用于電力電纜、控制電纜、照明電纜及配件等。 玻璃鋼電纜橋架與鐵制橋架相比，具有使用壽命長（一般設計壽命為二十年）、安裝方便且成本低（比重僅為碳鋼的1/4，施工中無需動火，單根橋架長度可達6米，甚至更長）、切割方便、不需維護等優越性、強度高、絕緣性能好、耐化學腐蝕等優點。玻璃鋼橋架適用于電壓在10千伏以下的電力電纜，以及控制電纜、照明配線、氣動、液動管纜等室內室外架空電纜溝、隧道的敷設。

產品選用要點

1）電纜橋架、線槽及其支吊架使用在有腐蝕性環境中，應采用耐腐蝕的剛性材料制造，或采取防腐蝕處理，防腐蝕處理方式應滿足工程環境和耐久性的要求。

2）電纜橋架在有防火要求的區段內，可在電纜梯架、托盤內添加具有耐火或難燃性能的板、網等材料構成封閉或半封閉式結構，并采取在橋架及其支吊架表面涂刷防火涂層等措施，其整體耐火性能應滿足國家有關規范或標準的要求。

3）在工程防火要求較高的場所，不宜采用鋁合金電纜橋架。

4）電纜梯架、托盤寬度和高度的選擇應符合填充率的要求，電纜的梯架和托盤內的填充率在一般情況下，電力電纜可取40％～50％，控制電纜可取50％～70％，且宜預留10％～25％工程發展裕量。

5）在選擇電纜橋架的荷載等級時，電纜橋架的工作均布荷載不應大于所選電纜橋架荷載等級的額定均布荷載，如果電纜橋架的支吊架的實際跨距不等于2m 時，則工作均布荷載應滿足要求。

6）各種組件及支吊架在滿足相應荷載的條件下，其規格尺寸應與托盤、梯架的直線段、彎通系列相匹配。

7）在選擇電纜橋架的彎通或引上、引下裝置時，不應小于電纜橋架內電纜最小允許彎曲半徑。

8）對于跨距大于6m 的鋼制電纜橋架和跨距大于2m 或承載要求大于荷載等級d級的鋁合金電纜橋架，應按工程條件進行強度、剛度及穩定性的計算或試驗驗證。

9）幾組電纜橋架在同一高度平行敷設時，各相鄰電纜橋架之間應考慮維護、檢修距離。

玻璃鋼電纜橋架使用注意事項是:

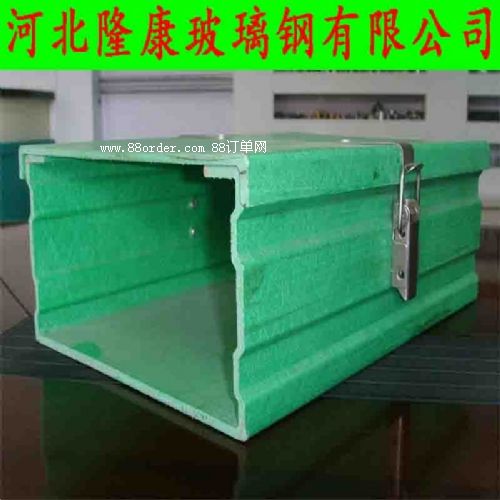

1、電纜管箱寬度選擇:選擇電纜管箱寬度時,應留一定的空位,以防今后增添新電纜時無空間.

2、電纜固定:玻璃鋼電纜管箱水平敷設時,電纜在2米左右須固定一下,垂直敷設時電纜須1.5米固定一下.

3、隔開敷設:電力電纜和控制電纜需在一電纜管箱安裝時,中間須用隔板將其隔開.

4、支撐間距:玻璃鋼電纜槽的最大載荷和支撐間距應小于允許載荷和支撐跨距.
