HCT-7000掌上型通信測試儀是2M通信協議和BERT（比特差錯率測試）分析儀，它提供廣泛的通信協議，適用于設備安裝，在線和離線診斷，調測和接口開發。

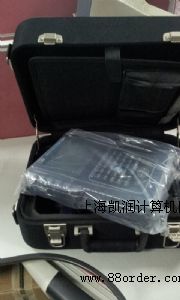

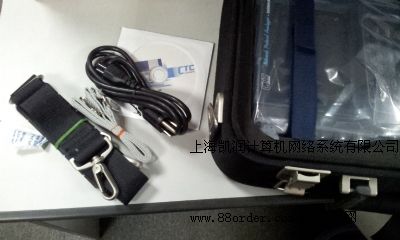

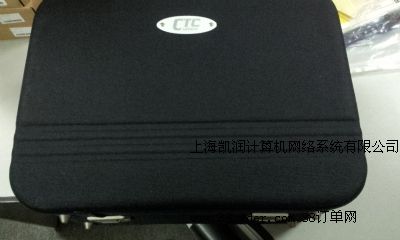

　　HCT-7000有背光燈，液晶顯示（LCD），觸摸薄膜開關鍵盤，接口引線顯示器LEDs，PCMCIA卡槽，用戶可更換的數據口接口模塊和內部可充電電池。包括各種接口適配電纜，全面的用戶手冊，AC電源適配器（110或220VAC）和耐用的拉鏈尼龍包。
功能特點
1、幀中繼分析
2M幀監視和仿真，根據ITU Q.922/Q.933，ANSI T1.618/T1.617和LMI，HCT仿真用戶端進行建鏈、接通測試
在線監測譯碼，分析RFC1490包封，譯出TCP/IP的MAC地址、IP地址及高層協議等
自動DLCI檢測和過濾，在激活的DLCIs上的發送測試信息
DLCI過濾，濾出要監測的DLCI電路并譯出該電路上的業務流量
DLCI統計，性能統計，加載測試
帶寬統計分析，過濾出要分析的DLCI電路，在線統計出相應業務流量、電路利用率百分?jǐn)?shù)和所占帶寬
文件管理：可存五個應用文件和捕獲數據，機內RAM可存983k，外加PCM CI卡存貯和轉移數據到PC硬盤
菜單對話：菜單驅動設置、自動配置、ASYNC終端仿真、遙控、自試和診斷

2、接口豐富
有數據接口：RS-232C/D(V.24)、RS449(V.36)、RS-530、X.21、V.35
有E1/T1接口：G.703 E1(2048K)、G.703 T1(1544K)、G.703 64K同方向和其他(HDSL、ISDN、ADSL待定)

3、支持多種協議
規程協議分析儀具有對各類規程的監視、仿真、分析功能
包括：X.25,Frame/Relay,TCP/IP,PPP,SLIP,DDCMP,SDLC,HDLC,Async,Sync,BSC
選件：SNA,SS7,V5.1/V5.2,ISDN PRI等

4、HCT-7000 E1/PCM分析功能
a、線路端口測試
可用于E1傳輸鏈路及其數據通路的全面測試，在中斷業務和不中斷業務的情況下進行測試，有豐富強大的狀態顯示、性能測試和分析、數據監視、存儲打印和遠端控制等功能
E1接口電平和頻率測量，以便判斷線路傳輸衰減后，能否正常工作
提供端接、橋接、數字配線架監測口等多種連接方式，可方便地接入被測線路
b、在線監測差錯
利用幀同步字進行在線監測幀比特差錯
　　依據2 M信號的幀結構，偶幀第0時隙的第2至8比特為同步字，即：0011011。通過在線測試這7個比特情況，可對傳輸過程中的誤碼率情況進行分析。
在線監測CRC-4差錯
　　對CRC-4幀結構及這種循環冗余校驗，可較為準確地確認某一子復幀（2048個比特）中是否出現過誤碼。準確地測出誤碼秒率。在實際測試中，儀器接收端高阻跨接到線路上，利用儀器自身的循環冗余校驗功能，對實際傳輸?shù)男盘?hào)進行校驗測試。
利用編碼誤碼進行在線測試
　　E1電路上傳輸數字信號時，為避免連0和連1過長，采用HDB3編碼規則，如果傳輸過程中，出現1變成0或0變成1，即出現雙極性擾亂（BPV），或稱編碼差錯。
在線監測E-bit差錯
　　當遠端收到數字信號經CRC后出現誤碼時，將在其回送的線路中，利用E和A比特進行遠端告警。因此，利用監測E和A比特的變化情況,間接監測發往遠端的線路傳輸情況。因此，利用CRC-4幀結構進行在線測試，可以實現雙向監測。
在線告警指示
c、時隙監測
提供全部T1/E1差錯測試和分析功能，能夠按照G.821、G.826標準，驗證分析E1線路的性能
可進行N×64Kbps數據分出和插入，能夠在不干擾其它時隙情況下，單獨測試某一時隙，或部分E1的抽取插入誤碼測試和分析
多種差錯測試碼型供選用，還可由用戶編程，為測試帶來了極大的靈活性
時隙數據圖，顯示各時隙兩個字節的業務流量，可供實時動態分析
可顯示所有時隙比特和隨路信令比特。也可設置隨路信令比特，用以進行信令的傳輸和分析
d、對復用設備進行監測
提供手控、非受控、幀和定時滑動測試，以解決E1線路的同步問題。以檢測復用設備的再同步功能
模擬告警指示，人工或自動地進行告警和環路設置，用于檢測復用設備系統的告警功能
e、數據測量
可在N×64K數據口進行差錯的分析測試，部分T1/E1測試功能，能模擬FT1/FE1 CSU/DSU
數據接口（V35/RS449/X21等）測試
數據口差錯測試功能：異步測試從50bps到115.2kbps, 同步從150bps到2Mbps
f、SS7分析選件
g、V5.1,V5.2分析選件
