美國單人背包式取芯鉆機
革命性的袖珍巖芯鉆機！！
最大取芯深度可達23米�。�
世界上最輕便的取芯鉆機��！
2012年1月
美國專利號為6,102,135
這套便攜式鉆機是專門為進行礦物考察、油田勘測，地質研究和勘探者而量身打造的，我們通過幾十年的經驗積累以及在全球幾十個國家和地區的實地使用驗證，不斷改進和提升產品質量，相信這套工具也會對您的工作大有裨益。
紹爾鉆機是一種主要適用于山嶺、交通和能源不便地區的小型輕便化取樣鉆孔設備。采用該鉆機取樣可代替?zhèn)鹘y(tǒng)的人工挖掘、槽探和井探等取樣。它不僅能加快取樣工作速度，而且能大量減少植被的破壞，保護環境。是區域地質填圖、物化探取樣、古地磁取樣、地質災害預防等淺層地質勘查工作中不可缺少的技術手段。
◆ 應用領域：水工檢測
路面路基檢測
隧道仰拱、襯砌檢測
巖土工程檢測
礦山礦脈探查
礦藏品位評估
各種爆破鉆孔
◇ 攜帶簡便------------一套3米標配的紹爾鉆機全部重量僅僅18公斤；
◇ 操作靈活------------易拆易裝、快速取芯；
◇ 高效耐用------------美國專利產品，特殊配方的金剛石鉆頭，鉆進速度快，使用壽命長。
◆ 其他重要技術參數：
水耗 （各地材質不同，數據會有略微差異） |
14.4 升/小時 |
油耗 （各地材質不同，數據會有略微差異） |
0.39 升/小時 |
鉆取巖芯直徑 |
20.5 毫米 |
鉆孔直徑 |
26.4 毫米 |
鉆機轉速 |
1920轉/每分鐘 |
鉆機動力 |
1.31 馬力 全速運轉 |
◆ 鉆機及主要配件
1、鉆機背包
|
我們特殊設計的背包，選用堅固的材料加工制成以便達到野外惡劣工作環境的要求，足夠的空間除了輕松地裝入紹爾便攜式鉆機整套工具外，還有剩余供其它需求。 76.20 cm×50.80 cm×30.48 cm |
2、汽油發動機
|
我們選用性能可靠，質量穩定的日本tanaka 發動機，并經過我們的改良，四周配有手柄便于雙手操控。發動機由日本tanaka提供原廠保修。 尺寸：30.48 cm×28.02 cm×33.58 cm 重量：7.06 kg |
3、供水系統
|
該系統主要有2個壓力瓶、動力與供水接口、1.5米水管組成，以保證水可以及時快捷的供應到鉆頭。 供水裝置尺寸：67.31 cm×33.28 cm 重量：4.34 kg |
4、鉆桿（不銹鋼管延長桿）
|
由堅硬的高品質特種不銹鋼制成，延伸部分有特殊設計的卡口連接, 無需任何工具即可連接和拆卸。 長：67.3 cm 重量：0.84 kg 外徑：2.54 cm 內徑：2.03 cm
|
5、鉆具
|
用來連接鉆桿和鉆頭。 長:：60.33 cm 外徑:：2.54 cm 重量：0.88 kg |
6、轉接器
|
用來連接鉆桿和鉆具。 長：13.34 cm 外徑：2.54 cm 重量：0.23 kg |
7、可更換用金剛石鉆頭
|
紹爾便攜式鉆機可提供4種不同規格的鉆頭： 金剛石鉆頭可以用密度大材質軟的研磨材料打磨，使其鋒利。完全磨損后，可從螺紋接口處去除并更換新的鉆頭。 長：2.54 cm 內徑：2.08 cm 外徑：2.57 cm |
8、松散質鉆頭（覆蓋層）
|
專門用于測量巖床的覆蓋層厚度或者是松軟表面層的快速取樣工作。 長度：30.50 cm 外徑：2.54 cm 重量：0.56 kg
|
9、取芯器
|
紹爾公司的巖石取芯器設計簡單且高效，尖端旁邊極其堅硬的突出部分可以切斷巖芯, 然后再抓牢取出。對于抓取松軟的巖芯碎片也很實用。 長度：53.98 cm 重量：0.45 kg 外徑：2.54 cm 內徑：2.11 cm
|
10、t型把手
|
紹爾公司的t型把手設計牢固，易于使用，便于清潔。 長：30.48 cm 寬：10.99 cm 高：3.86 cm 重量：0.86 kg
|
11、鋼釬
|
用來輔助取出鉆桿或取芯器中的巖芯。 長：50.80 cm 外徑：1.27 cm 重量：0.49 kg |
12、松軟材質取樣器（取土器）
|
用來取土樣等松散質樣本。 長：37.00 cm 外徑：3.80 cm 重量：1.05 kg |
◆ 紹爾鉆機國內外部分應用案例
|
|
|
|
|
|
地表鉆進在15米處取得基巖巖芯樣品 ▲ |
||
案例一 安徽省黃山西海大峽谷地軌纜車項目鉆探勘察
該地區以山體崩塌堆積物為主，花崗巖風化強烈；通過地表鉆進在15米處取基巖巖芯樣品，為后期地基建筑提供有力依據
山東省地礦局地質一隊
2011年6月
案例二 內蒙古牙克石地區金銅礦礦脈探查
該地區以全風化和強風化英斑巖為主，空隙間充灰渣及少量碎石
結合槽探進行礦脈探查
中鐵資源勘查有限責任公司
2011年8月
|
|
▲ 背包鉆機代替槽探 |
|
|
|
▲內蒙古牙克石地區金銅礦礦脈探查 |
|
|
||
案例三 內蒙古東烏旗麥特溫都爾銀鉛鋅多金屬礦礦脈探查
在綜合分析東烏旗褶皺束區域地質、物化探資料的基礎上，選擇麥特溫都爾鉛鋅礦權區，利用紹爾鉆機開展了大量的采樣工作，大大提高的生產效率，為進一步勘查和開發提供依據。使地勘院化探采樣工作由“鍬鎬”時代邁進機械化時代。
中國冶金地質總局第一地質勘查院 2011年10月 |
案例四 新疆地區干鹽灘進行鈾礦礦脈探查
在新疆地區干鹽灘使用改造的便攜式取樣鉆機施工淺孔，為后期大量的工作提供依據。
核工業北京地質研究院 2010年08月
|
||
|
|
||
案例五 深圳寶安區地質災害隱患調查 此次項目主要是做滾石以及滑坡調查。用紹爾做淺層地質勘探，整塊巖石鉆探，特別是傳統鉆機不能去的地方，對于自然山體覆蓋層的揭露能夠快速高效的完成任務，節省人力和時間成本，提高工作效率。 深圳市勘察研究院有限公司 2011年7月 |
案例六 御道口承德西500kv輸電線路工程 使用紹爾鉆機，查清鐵塔地基土分布，山區松散覆蓋層厚度，基巖強風化厚度以及破碎程度，以確定鐵塔巖石基礎類型。紹爾鉆機的使用解決了以前高山大嶺無法鉆探的問題，同時提高了鉆探功效，節省了成本、縮短了工期，提高了工作質量。 山西省電力勘測設計院 2011年5月 |
||
|
|||
|

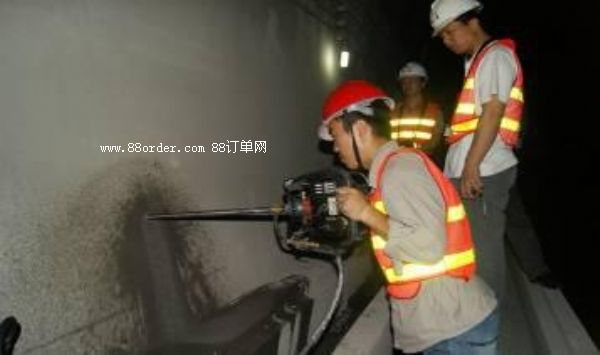

案例七 中鐵二局城建油竹山隧道襯砌檢測
隧道混凝土質量檢測，防水層襯砌監測，紹爾鉆機的單人快速便攜的操作以及任意角度的施工，可穿透鋼筋混凝土取出混凝土巖芯。為我國的隧道的質量檢測提供很大幫助。
中鐵二局 2011年6月
|
||
|
|||
|
案例八 甘肅交通質監站使用鉆機現場照片 |
