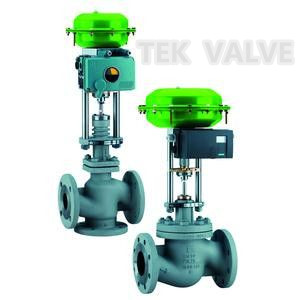

進口氣動高溫調節閥
德國泰科氣動高溫調節閥是由3810系列(psl系列)電子式電動執行機構和高溫調節閥體組成，由3810系列(或者psl系列)電動執行器和精小型調節閥體組成，內含飼服功能，接受統一的4-20ma或1-5v·dc的標準信號，將氣流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電子式氣動高溫調節閥節機構采用平衡式閥塞結構，電子式氣動高溫調節閥具有閥穩定性好，不易震動，噪音低，對溫度敏感性小，允許使用壓差不大、溫度較大等特點。
電子式電動高溫調節閥廣泛使用于流量大，溫度高，泄漏量要求不嚴格的場合。
產地：德國
產品品牌：德國泰科
德國泰科高溫氣動調節閥制造標準：國標、德標、美標。
本產品可廣泛應用在：給排水、工業、蒸汽、油田、電站、化工、食品等流體管道。
進口氣動高溫調節閥調節機構采用平衡式閥塞結構，電子式氣動高溫調節閥具有閥穩定性好，不易震動，噪音低，對溫度敏感性小，允許使用壓差不大、溫度較大等特點。進口氣動高溫調節閥廣泛使用于流量大，溫度高，泄漏量要求不嚴格的場合，“被評為歐美最認可的閥門之一 ”。
進口氣動高溫調節閥產品特征：
技術規范基本設計：jis b2201-1984、ansi b16.5-1981、gb/t9112～9124、jb/t79-94等
測試：asme b16.104
尺寸范圍：dn15～dn300
壓力等級：1.0～6.4mpa
介質溫度：-29℃-680℃
殼體材料：碳鋼、不銹鋼
適用介質：氣體、液體、蒸汽
操作方式：氣動 技術參數 可提供直線、等百分比固有流量特性
作用方式:電開式、電關式
動作靈敏、連線簡單
流量大、體積小
電源電壓:220v、50hz
信號范圍:0～10ma、4～20ma、1～5v、0～10v
德國泰科氣動高溫調節閥主要技術參數：1、閥體
|
閥體形式 |
直通鑄造球型閥 |
|
公稱通徑 |
dn20～300mm |
|
公稱壓力 |
pn 1.6、2.5、4.0、6.4、10.0 mpa |
|
法蘭標準 |
gb/t9113、 jb/t79、hg20594及其他標準 |
|
連接形式 |
法蘭(ff rf rtj)、焊接(sw bw)、螺紋(適用于1″以內) |
|
閥蓋形式 |
高溫型+250～+450℃、超高溫型+250～+560℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|
閥體材料 |
鑄鋼、不銹鋼(cf8、cf8m、cf3、cf3m)、鉻鉬鋼 |
|
閥芯形式 |
單座、套筒結構 |
|
流量特性 |
線性、等百分比 |
|
閥芯材料 |
不銹鋼 (304、304l、316、316l) |
|
執行器型式 |
zha/b多彈簧簿膜執行機構 |
||||
|
執行器型號 |
zha/b-22 |
zha/b-23 |
zhab-34 |
zha/b-45 |
zha/b-56 |
|
有效面積(cm2) |
350 |
350 |
560 |
900 |
1400 |
|
行程 |
10、16 |
25 |
40 |
40、60 |
100 |
|
彈簧范圍 |
20～100（標準）、20～60、60～100、40～200、80～240 |
||||
|
膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
||||
|
供氣壓力 |
140～400kpa |
||||
|
氣源接口 |
rc1/4" |
||||
|
環境溫度 |
-30～+70℃ |
||||
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、手輪機構等 |
||||
|
作用形式 |
氣關式—失氣時閥位開；氣開式—失氣時閥位關(fc) |
||||
|
項目 |
不帶定位器 |
帶定位器 |
||
|
基本誤差％ |
±5.0 |
±1.0 |
||
|
回差％ |
≤3.0 |
≤1.0 |
||
|
死區％ |
≤3.0 |
≤0.4 |
||
|
始終點偏差％ |
氣開 |
始點 |
±2.5 |
±1.0 |
|
始點 |
±5.0 |
±1.0 |
||
|
氣關 |
始點 |
±5.0 |
±1.0 |
|
|
終點 |
±2.5 |
±1.0 |
||
|
額定行程偏差％ |
≤2.5 |
|||
|
泄露量l/h |
0.01％×閥額定容量 |
|||
|
可調范圍r |
30：1 |
|||
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數(kv) |
單座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
|
套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
|
允許壓差 |
單座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
|
套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
執行器型號 |
zha/b-22 |
zha/b-23 |
zha/b-34 |
zha/b-45 |
zha/b-56 |
|||||||||
