概述

tp4302b 是一款專為移動電源設計的同步升壓的單芯片解決方案

,內部集成了線性充電管理模塊、同步放電管理模塊、電量檢測與

led 指示模塊、保護模塊。tp4302b 內置充電與放電功率 mos，

充電電流可以設定，最大充電電流為 1.2a，同步升壓輸出為 2.1a。

tp4302b 內部集成了溫度補償、過溫保護、過充與過放保護、輸出過

壓保護、輸出重載保護、輸出短路保護等多重安全保護功能以保證芯片

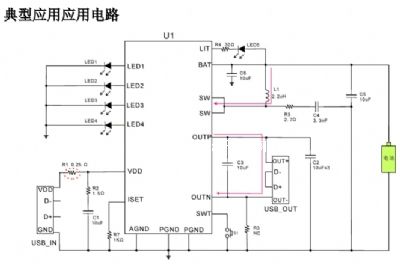

和鋰離子電池的安全,應用電路簡單,只需很少元件便可實現充電管理與放電管理。

特點·

放電輸出:5v/2.1a·

充電電流:最大 1.2 a·

效率高達 93％·

bat 放電終止電壓:2.9v·

可定制 3 檔或 5 檔電量指示·

可選 4.2v/4.35v 充電電壓·

最大 10ua 待機電流·

智能溫度控制與過溫保護·

集成輸出過壓保護、短路保護、重載保護·

集成過充與過放保護·

支持涓流模式以及零電壓充電·

支持手電筒功能,最大輸出 100ma·

封裝形式：esop16

應用·

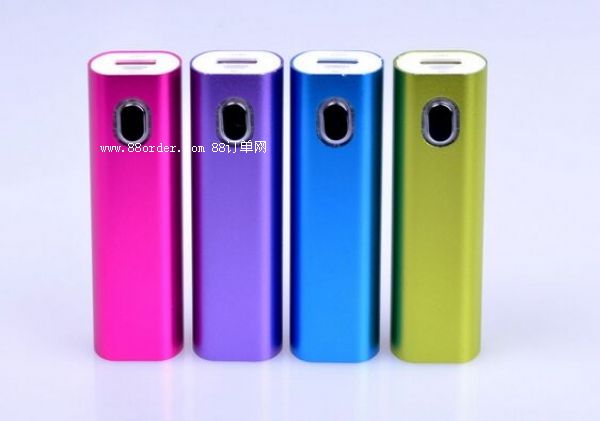

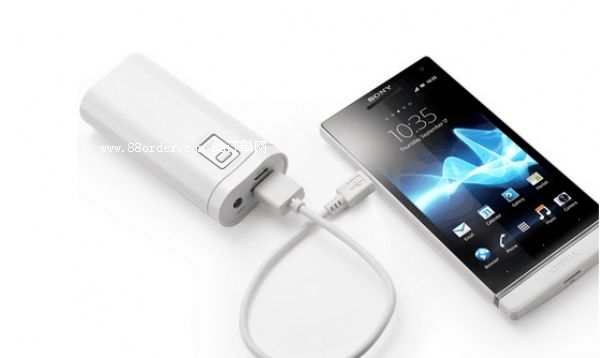

移動電源
